Charakterystyka:

Opis:

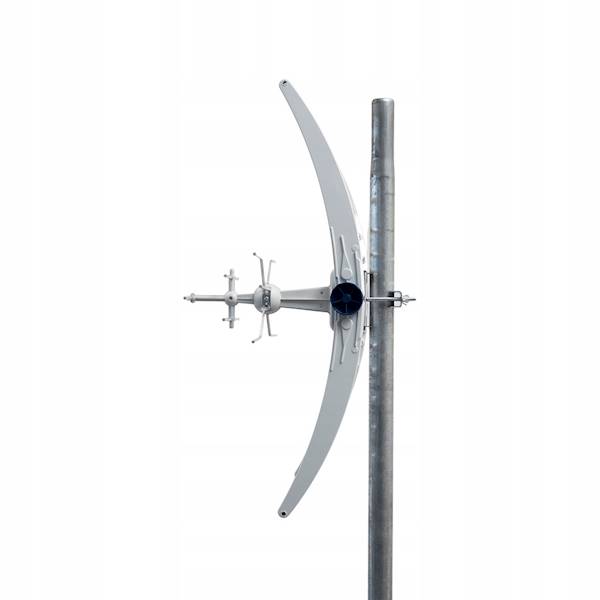

Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały pozapasmowe (zwłaszcza pochodzące z masztów GSM), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR Classic 5G Protected zabezpieczamy odbiór DVB-T2 od wpływu tych, utrudniających odbiór sygnałów.

Nowy standard nadawania wymaga jeszcze wyższej jakości sygnału w zamian oferując lepszą jakość obrazu.

Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz najnowszej generacji (20dB), który może być zasilany napięciem z zakresu 5-24V (np. z TV, z odbiornika DVB-T/T2 lub profesjonalnej zwrotnicy zasilającej ZZA-7).

Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).

Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna co świetnie się sprawdza w przypadku miejsc o mocnym sygnale.

Cechy produktu:

• Antena posiada otwarty na pasmo VHF przedwzmacniacz co umożliwia odbiór VHF w przypadku silnych sygnałów. W przypadku problemów z obiorem VHF zalecamy antenę dedykowaną do pasma VHF (np. TurboT V3 oraz zwrotnicę ZWR-210)
• Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T2,
• Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
• Tryb pracy - aktywny oraz pasywny (by-pass)
• Estetyczna i wytrzymała konstrukcja została dodatkowo poprawiona!
• Zasilana napięciem 5…24V DC (zasilacz ZZA-7 w zestawie)

Specyfikacja techniczna:

• Zakres odbieranych częstotliwości 174-230 / 470-694 MHz
• Zysk max. 14 dBi
• Wzmocnienie przedwzmacniacza max. 17-21 dB
• Tłumienie poza pasmem pracy >20/703-800 >25/801-1000 >35/1001-2600 dB@MHz
• Polaryzacja Pozioma (H)
• Stosunek promieniowania – przód / tył  24 dB
• Współczynnik szumów dB ≤4
• Maksymalny poziom sygnału TV na wyjściu 102 dBuV (DIN)
• Zasilanie / pobór prądu 12..24V DC 50 / mA
• Średnica masztu – maksymalna 25-60 mm
• Maks. obciążenie od wiatru 120
• Impedancja wyjściowa 75 Ohm
• Typ złącza wyjściowego „F” gniazdo
• Wymiary anteny rozłożonej  820 x 455 x 220 mm
• Waga netto 2,48 kg
• Opakowanie karton

Zestaw zawiera:

• Antenę jej elementy do zmontowania ( zestaw nie zawiera masztu do mocowania anteny)
• Zasilacz
• Instrukcja obsługi w języku polskim

---

Bezpieczeństwo zgodność i ostrzeżenia (GPSR)
Montaż przez wykwalifikowanego instalatora. Nie modyfikować konstrukcji. Strojenie dipola zgodnie z lokalnymi warunkami antenowymi. Zalecane odstępy: minimum 30–40 cm od innych urządzeń lub przeszkód, by uniknąć zakłóceń sygnału

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
