Opis:

http://pliki.amt-alarmy.pl/AMT/Naped%20bramy%20SL600%201000%201500%20000.00.01%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

Zestaw do montażu na posesji w domku jednorodzinnym. Napęd został wyposażony w układ sterujący z funkcją miękkiego startu oraz wolnego stopu. Zawiera wbudowany wyłącznik krańcowy uruchamiany ogranicznikami montowanymi na listwie przy bramie

Funkcje układu sterującego:

• sterowanie za pomocą pilotów
• wejście do podłączenia fotokomórek
• wyjście do podłączenia lampy sygnalizacyjnej (bez przerywacza)
• automatyczne zamykania z programowanym czasem zamykania
• opcja sterowania zamykania i otwierania oddzielnymi wejściami
• opcja sterowania sekwencyjnego jednym wejściem (stop,otwórz,stop, zamknij)
• miękki start
• wolny stop

Specyfikacja techniczna:

• Zastosowanie Max. waga bramy: 1500kg 550W
• Silnik zasilanie AC 220-230V 50Hz
• Zasilanie całego układu L1 z przewodem ochronnym
• Moment obrotowy 32 Nxm
• Wał umieszczony na wysokości 50 mm
• Temperatura pracy -20 do 50 stopni Celsjusza
• Głośność do 60dB
• Prędkość przesuwu bramy 11-13m /min
• Częstotliwość pracy pilotów: 433,92Mhz
• Maksymalna ilość obsługiwanych pilotów: 25
• Typ krańcówek: przełącznik

Zestaw zawiera:

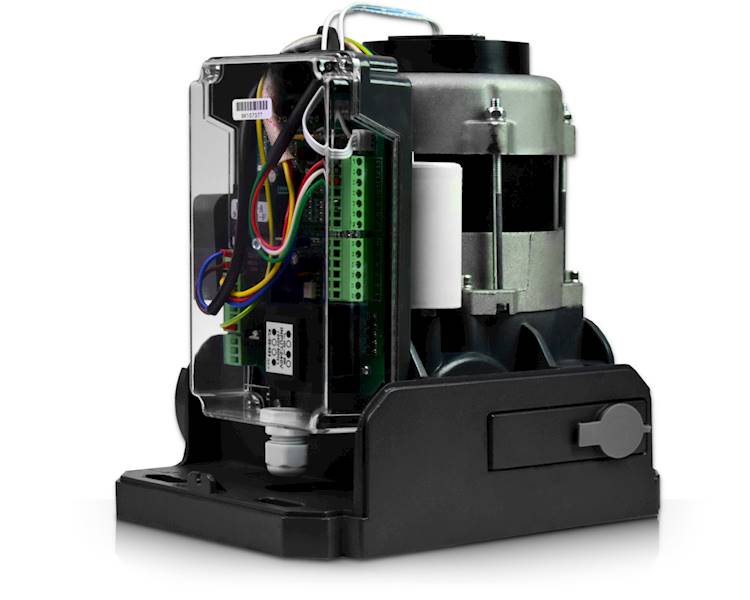

• silnik,
• układ sterujący,

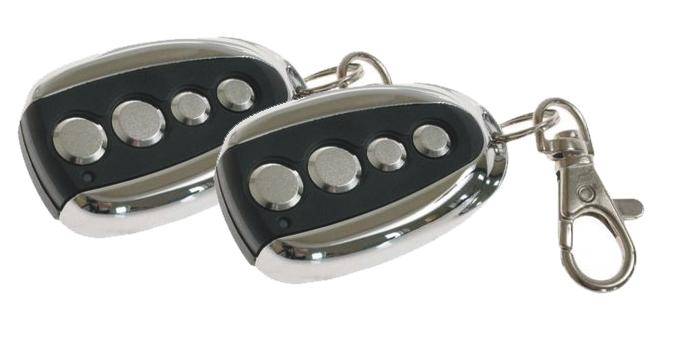

• 2 sztuki pilotów,

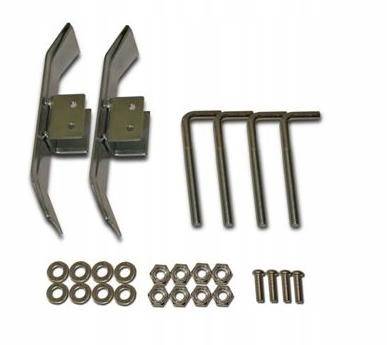

• 2 sztuki ogranicznika krańcówki

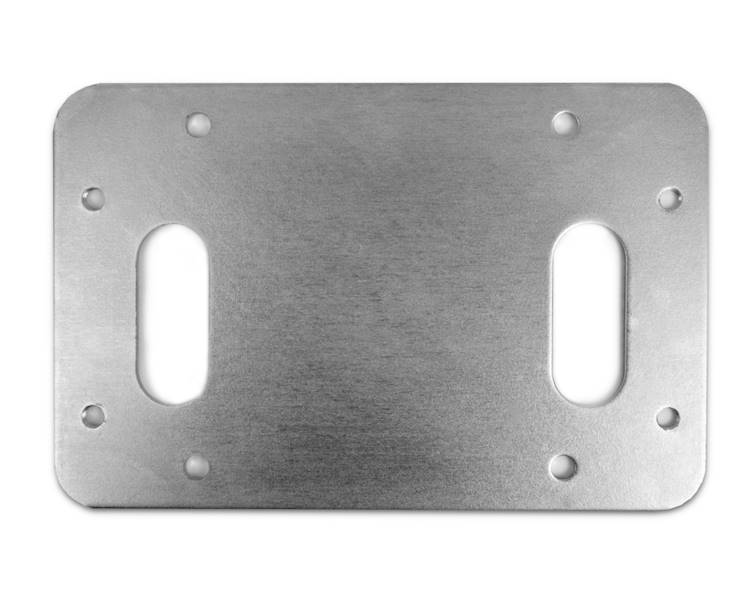

• podstawę do montażu
• 2 sztuki klucza do wysprzęglania mechanizmu

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż wyłącznie przez wykwalifikowanego instalatora. Podłączenie elektryczne powinno być wykonane zgodnie z obowiązującymi normami i przepisami. Napęd musi być solidnie zakotwiony do fundamentu i bramy. Brama i jej tor jezdny muszą być w dobrym stanie technicznym i nie mogą stwarzać ryzyka zakleszczenia. Podczas ruchu bramy zabronione jest przebywanie w jej świetle. Obowiązkowe stosowanie fotokomórek i urządzeń zabezpieczających przed zgnieceniem. Napęd nie może być używany przez dzieci bez nadzoru dorosłych. Regularne sprawdzanie stanu technicznego napędu, fotokomórek i akcesoriów bezpieczeństwa. Zabrania się manipulacji przy podzespołach elektrycznych przez osoby nieuprawnione. W przypadku burzy i dłuższej nieobecności zaleca się odłączenie napędu od zasilania. Urządzenie zawiera ruchome elementy ryzyko przycięcia i urazu.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
