Charakterystyka:

Opis:

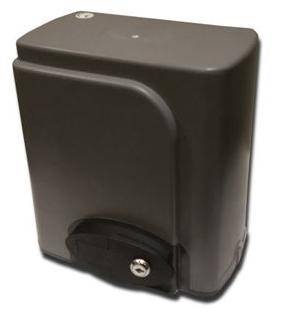

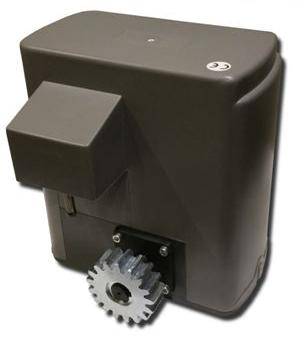

Zestaw do montażu na posesji w domku jednorodzinnym. Napęd został wyposażony w układ sterujący z funkcją miękkiego startu oraz wolnego stopu. Wyłącznik krańcowy zbudowany jest na przełączniku z przytwierdzoną sprężynką.

Funkcje układu sterującego:

• sterowanie za pomocą pilotów
• wejście do podłączenia fotokomórek
• wyjście do podłączenia lampy sygnalizacyjnej
• automatyczne zamykania z programowanym czasem zamykania
• opcja sterowania zamykania i otwierania oddzielnymi wejściami
• opcja sterowania sekwencyjnego jednym wejściem (stop,otwórz,stop, zamknij)
• miękki start
• wolny stop

Specyfikacja techniczna:

• Zastosowanie Max. waga bramy: 600kg.
• Silnik zasilanie AC 220-230V 50Hz
• Zasilanie całego układu: 1 faza z przewodem ochronnym
• Moment obrotowy 16 Nxm
• Wał umieszczony na wysokości 46mm
• Temperatura pracy: -20℃ do +50℃
• Głośność do 58dB
• Prędkość przesuwu bramy 11-13m /min
• Częstotliwość pracy pilotów: 433,92Mhz
• Maksymalna ilość obsługiwanych pilotów: 25
• Typ krańcówek:  przełącznik

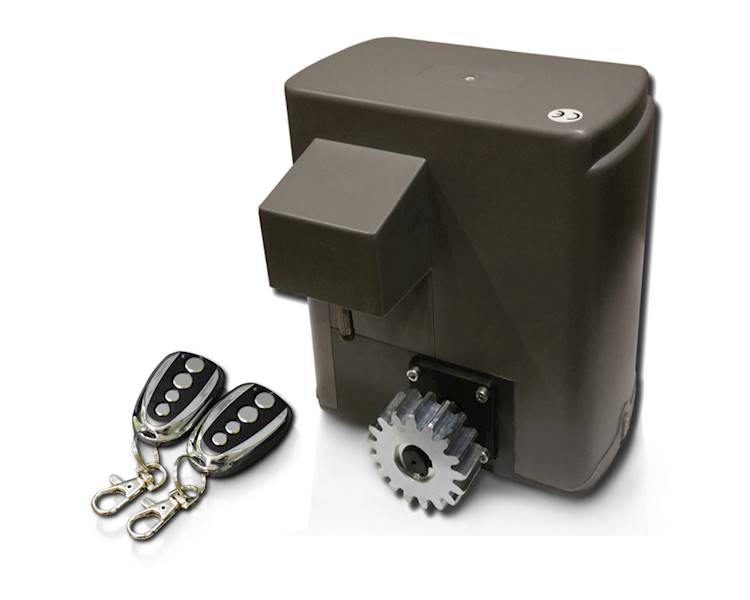

Zestaw zawiera:

• napęd bramy (silnik),
• układ sterujący,
• 2 sztuki pilotów,
• 2 sztuki ogranicznika krańcówki
• 2 sztuki klucza do wysprzęglania mechanizmu

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż wyłącznie przez wykwalifikowanego instalatora. Podłączenie elektryczne powinno być wykonane zgodnie z obowiązującymi normami i przepisami. Napęd musi być solidnie zakotwiony do fundamentu i bramy. Brama i jej tor jezdny muszą być w dobrym stanie technicznym i nie mogą stwarzać ryzyka zakleszczenia. Podczas ruchu bramy zabronione jest przebywanie w jej świetle. Obowiązkowe stosowanie fotokomórek i urządzeń zabezpieczających przed zgnieceniem. Napęd nie może być używany przez dzieci bez nadzoru dorosłych. Regularne sprawdzanie stanu technicznego napędu, fotokomórek i akcesoriów bezpieczeństwa. Zabrania się manipulacji przy podzespołach elektrycznych przez osoby nieuprawnione. W przypadku burzy i dłuższej nieobecności zaleca się odłączenie napędu od zasilania. Urządzenie zawiera ruchome elementy ryzyko przycięcia i urazu.
