Opis:

http://pliki.amt-alarmy.pl/SATEL/perfecta16%20_32_stand_WRL%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

Zestaw centrali alarmowej przeznaczony do ochrony małych i średniej wielkości obiektów. Wbudowany moduł komunikacyjny służący do powiadomienia GSM/GPRS oraz moduł komunikacji z czujnikami bezprzewodowymi i pilotami zdalnego sterowania.

Cechy produktu:

• zgodność z EN 50131 Grade 2
• 8 wejść z możliwością rozbudowy do 32 wejść
• konfiguracja wejść: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• możliwość obsługi czujek roletowych i wibracyjnych
• 4 wyjścia z możliwością rozbudowy do 12
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły: GSM/GPRS z 2 gniazdami SIM
• SMS, monitoring do stacji,
• aplikacja mobilna, powiadomienia PUSH)
• głosowe odtwarzanie komunikatów na potrzeby powiadamiania telefonicznego
• akustyczna weryfikacji alarmu (nasłuchiwanie dźwięków)
• podział systemu na 2 strefy:
• 3 tryby dozoru w każdej strefie
• możliwość przypisania wejścia do dwóch stref
• sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie za pomocą: manipulatorów PRF-LCD do sterowanie za pomocą aplikacji mobilnej PERFECTA CONTROL
• sterowanie za pomocą pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15)
• możliwość aktualizacji oprogramowania (firmware)
• 15 haseł użytkowników,
• 1 hasło serwisowe
• edycja nazw użytkowników, stref, wejść, wyjść i modułów
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów
• wbudowany zasilacz impulsowy:
• programowanie ustawień lokalnie  manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali
• programowanie ustawień zdalnie  komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS

Specyfikacja techniczna:

• Komunikaty głosowe: 16
• Pamięć zdarzeń: 3584
• Strefy: 2
• Timery: 8
• Wymiary płytki elektroniki: 160 x 68 mm
• Wymiary obudowy: 266 x 286 x 100 mm
• Zakres temperatur pracy: -10…+55 °C
• Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
• Pobór prądu w stanie gotowości: 150 mA
• Maksymalny pobór prądu: 180 mA
• Masa: 105 g
• Maksymalna wilgotność: 93±3%
• Pobór prądu z akumulatora – w stanie gotowości: 100 mA
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
• Napięcie odcięcia akumulatora (±10%): 10,5 V
• Klasa środowiskowa wg EN50130-5: II
• Maksymalny pobór prądu z akumulatora: 160 mA
• Wejścia przewodowe programowalne: 8
• Maksymalna liczba wejść programowalnych: 32
• Wyjścia przewodowe programowalne: 4
• Maksymalna liczba wyjść programowalnych: 12
• Wyjścia zasilające: 2
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Obciążalność wyjścia AUX: 500 mA / 12 V DC
• Zalecany transformator: 40 VA
• Użytkownicy: 15
• Obciążalność wyjścia KPD: 500 mA / 12 V DC
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Prąd ładowania akumulatora: 500 mA
• Napięcie wyjściowe zasilacza: 12 V DC ±15%
• Numery telefonów do powiadamiania: 8
• Prąd wyjściowy zasilacza: 2 A
• Obciążenie wyjść niskoprądowych: 25 mA / 12 V DC
• Obciążenie wyjść wysokoprądowych: 1000 mA / 12 V DC

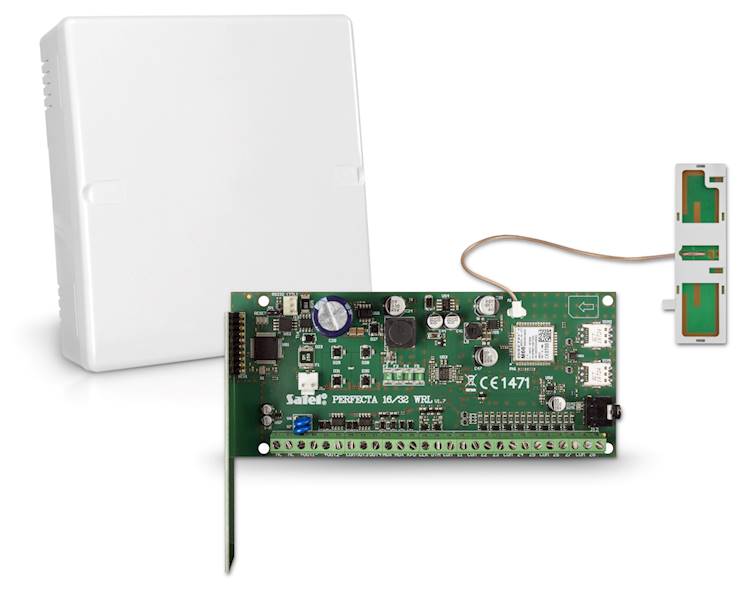

Zestaw zawiera:

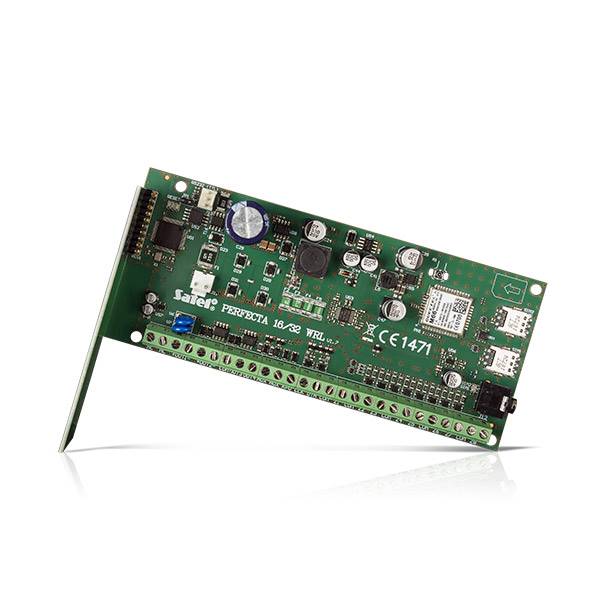

• Płytę centrali alarmowej Satel Perfecta 32

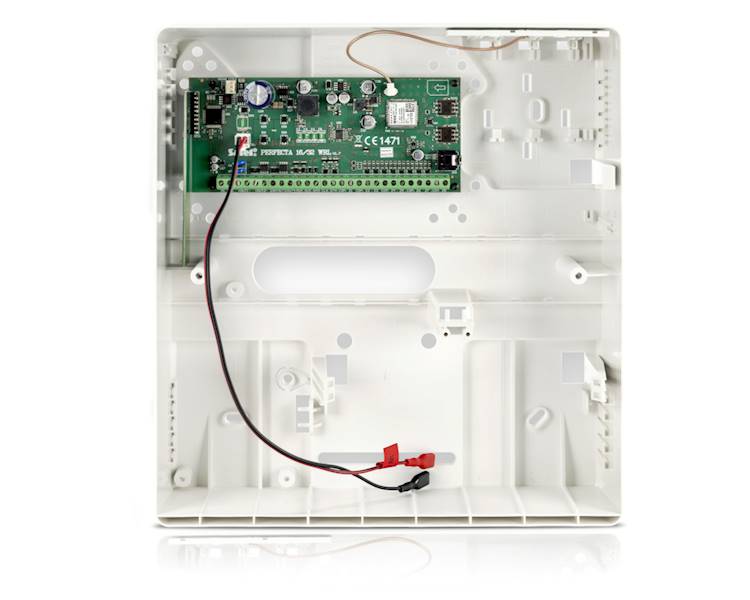

• Obudowę Satel OPU-4P bez transformatora
• Antenę Satel ANT-GSM-I

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż i konfiguracja powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje w zakresie systemów alarmowych i elektrycznych. Instalację wykonywać przy odłączonym napięciu. Chronić płytę główną przed wilgocią, zalaniem, kurzem i skrajnymi temperaturami. Nie montować w pobliżu źródeł ciepła, otwartego ognia ani w miejscach narażonych na kondensację pary wodnej. Nie dotykać elementów elektronicznych bez ochrony antystatycznej.Nie ingerować w elektronikę, nie lutować ani nie modyfikować elementów poza zaleceniami producenta. Regularnie sprawdzać stan akumulatora i poprawność działania systemu.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
