Opis:

http://pliki.amt-alarmy.pl/SATEL/integra_plus_u_pl%282%29%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

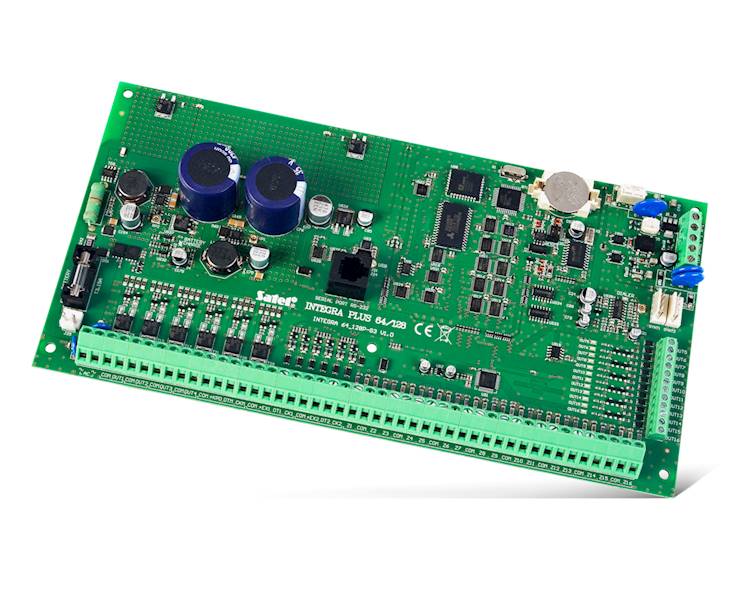

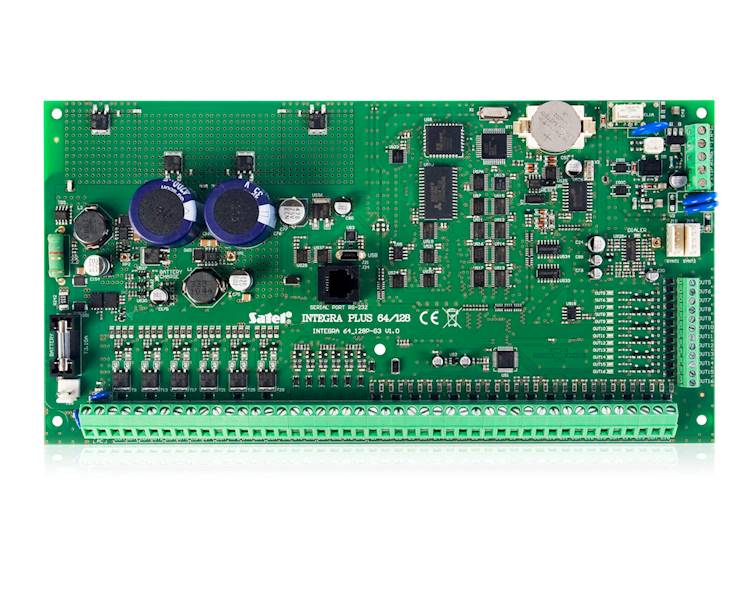

Dzięki pełnej zgodności z wymaganiami EN50131 Grade 3, centrale serii INTEGRA Plus doskonale sprawdzą się w realizacji zaawansowanych systemów zabezpieczenia w obiektach o szczególnie dużym zagrożeniu włamaniem – np. bankach, sklepach jubilerskich czy budynkach użyteczności publicznej. Centrale te charakteryzują się rozbudowaną funkcjonalnością, co pozwala zastosować je do realizacji systemów kontroli dostępu czy nawet systemów inteligentnego budynku.

Cechy produktu:

• pełna zgodność z normami serii EN50131 dla urządzeń Stopnia 3 (Grade 3)
• wbudowany zaawansowany zasilacz 2A+1,5A z rozbudowaną diagnostyką
• obsługa do 128 wejść z możliwością programowania rezystancji parametrycznej oraz obsługą linii 3EOL
• port USB do programowania za pomocą PC
• możliwość podziału systemu na 32 strefy oraz 8 partycji
• rozbudowa do 128 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 22 527 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• możliwość aktualizacji oprogramowania za pomocą komputera
• opcja nie zgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Specyfikacja techniczna:

• Komunikaty głosowe: 32
• Obciążalność wyjść programowalnych niskoprądowych: 50 mA
• Obciążalność wyjść programowalnych wysokoprądowych (±10%): 3000 mA
• Pamięć zdarzeń: 22527
• Partycje: 8
• Strefy: 32
• Timery: 64
• Wymiary płytki elektroniki: 264 x 134 mm
• Zakres temperatur pracy: -10...+55 °C
• Napięcie zasilania (±15%): 20 V AC, 50-60 Hz
• Masa: 320 g
• Maksymalna wilgotność: 93±3%
• Pobór prądu z akumulatora – w stanie gotowości: 130 mA
• Zalecany typ transformatora: 75 VA
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
• Napięcie odcięcia akumulatora (±10%): 10,5 V
• Klasa środowiskowa wg EN50130-5: II
• Pobór prądu w stanie gotowości z sieci 230 V: 135 mA
• Maksymalny pobór prądu z sieci 230 V: 400 mA
• Użytkownicy + Administratorzy: 240 + 8
• Maksymalny pobór prądu z akumulatora: 200 mA
• Maksymalny prąd ładowania akumulatora: 1500 mA
• Wydajność prądowa zasilacza (zasilanie urządzeń + ładowanie akumulatora): 2000 + 1500 mA
• Napięcie wyjściowe zasilacza: 10,5...14 V DC
• Obciążalność wyjścia +KPD (±10%)3000 mA
• Obciążalność wyjść +EX1 i +EX2 (±10%): 3000 mA
• Wejścia przewodowe programowalne: 16
• Maksymalna liczba wejść programowalnych: 128
• Wyjścia przewodowe programowalne: 16
• Maksymalna liczba wyjść programowalnych: 128
• Wyjścia zasilające: 3
• Magistrale komunikacyjne: 1 + 2
• Manipulatory: do 8
• Ekspandery: do 64
• Numery telefonów do powiadamiania (głosowe/PAGER + SMS): 16 + 16
• Definiowane przez instalatora komunikaty tekstowe: 64
• Stopień zabezpieczenia wg EN 50131: Grade 3

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż i konfiguracja powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje w zakresie systemów alarmowych i elektrycznych. Instalację wykonywać przy odłączonym napięciu. Chronić płytę główną przed wilgocią, zalaniem, kurzem i skrajnymi temperaturami. Nie montować w pobliżu źródeł ciepła, otwartego ognia ani w miejscach narażonych na kondensację pary wodnej. Nie dotykać elementów elektronicznych bez ochrony antystatycznej.Nie ingerować w elektronikę, nie lutować ani nie modyfikować elementów poza zaleceniami producenta. Regularnie sprawdzać stan akumulatora i poprawność działania systemu.
