Opis:

Charakterystyka:

Opis:

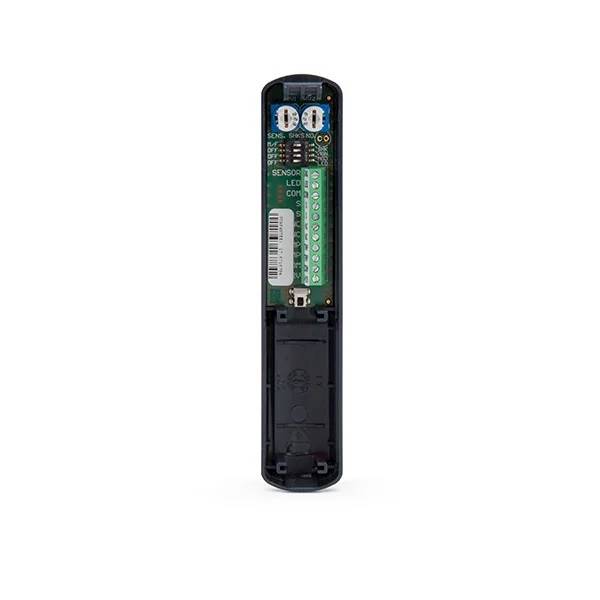

Czujnik alarmu wykrywający zagrożenia związane z otwarciem drzwi zbiciem szyb lub zalania wodą. Detekcja odbywa się za pomocą kontaktronu i magnesu.Czujnik wyposażony jest w przełączniki DIP-Switch, za pomocą których ustawieny jest tryb działania

Specyfikacja techniczna:

• Wymiary magnesu do montażu wpuszczanegoo10 x 28 [mm]
• Wyjścia alarmowe NC (przekaźnik NC, obciążenie rezystancyjne)40 mA / 24 V DC
• Zasięg (w zależności od typu podłoża) (czujka wstrząsowa)do 3 [m]
• Czułość wejścia SNS (sonda zalania)1 s
• Czułość wejścia SNS (czujka typu NC)150 ms
• Rezystancja zestyku przekaźnika (wyjście alarmowe S)26 [Ω]
• Rezystancja zestyku przekaźnika (wyjście alarmowe NC)26 [Ω]
• Wyjścia alarmowe S (przekaźnik NC, obciążenie )40 mA / 24 V DC
• Napięcie zasilania (±25%)12 [V DC]
• Wyjścia sabotażowe (NC)40 mA / 24 V DC
• Magnes wpuszczany szczelina (czujka magnetyczna)18 [mm]
• Magnes powierzchniowy (czujka magnetyczna)20 [mm]
• Zakres temperatur pracy-10°C...+55°C
• Podkładki magnes do montażu powierzchniowego15 x 52 x 6 [mm]
• Wymiary magnesu do montażu powierzchniowego15 x 52 x 6 [mm]
• Stopień zabezpieczenia wg EN50131-2-6Grade 2

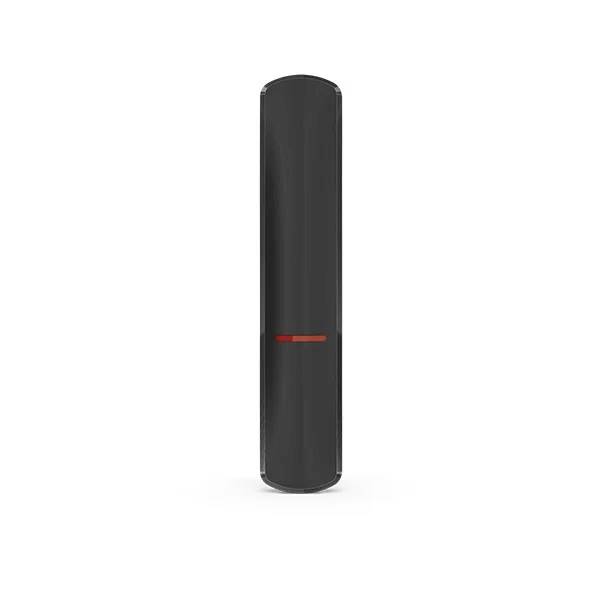

• Wymiary obudowy czujki20 x 102 x 23 [mm]
• Klasa środowiskowa wg EN50130-5II
• Maksymalna wilgotność93±3%
• Masa46 [g]
• Maksymalny pobór prądu14 [mA]
• Pobór prądu w stanie gotowości12,5 [mA]

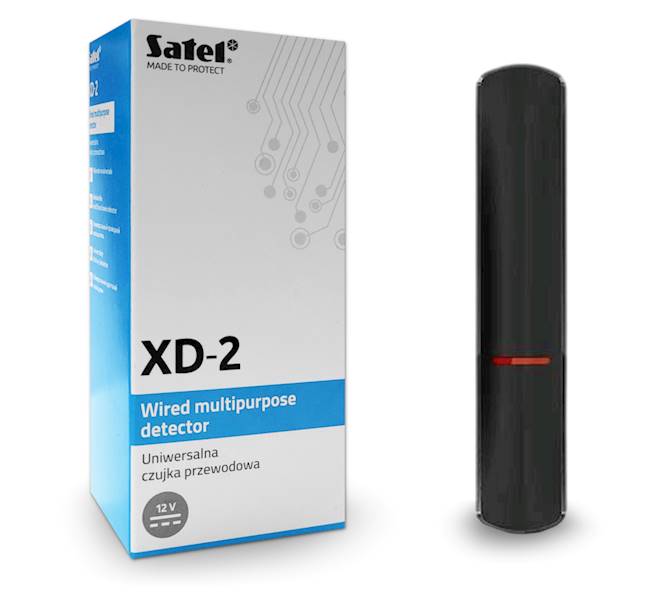

Zestaw zawiera:

• Czujnik
• 2 magnesy (do montażu na powierzchni i do montażu wpuszczanego)

Bezpieczeństwo zgodność i ostrzeżenia
Instalację i konfigurację urządzenia powinny wykonywać wyłącznie osoby posiadające wiedzę w zakresie systemów alarmowych.Nie używać czujnika w sposób inny niż jego przeznaczenie. Chronić przed wilgocią, pyłem, bezpośrednim działaniem wody oraz ekstremalnymi temperaturami poza zakresem pracy. Nie stosować w miejscach zagrożonych wybuchem ani w pobliżu urządzeń generujących silne zakłócenia elektromagnetyczne.
