Opis:

http://pliki.amt-alarmy.pl/BIRA/xs%20-%20kartaproduktu.pdf

Charakterystyka:

Opis:

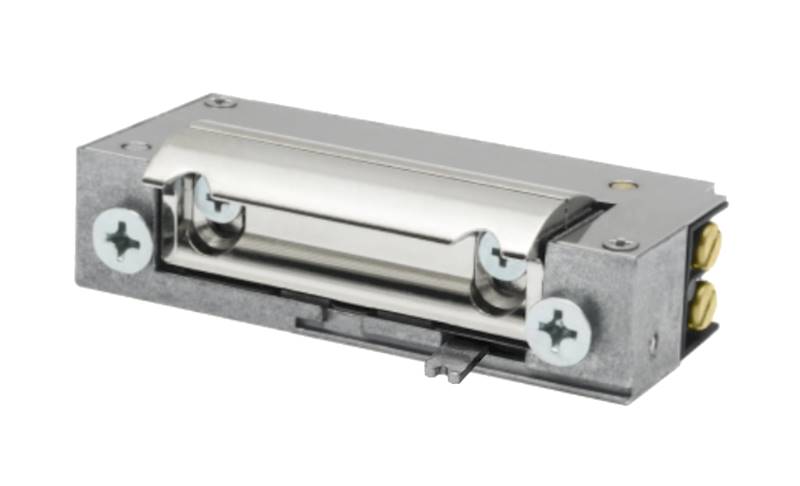

Elektrozaczep symetryczny wąski z wyłączikiem AC/DC stosowany w instalacjach domofonowych. Poniżej wyjaśniamy co znaczą określenia używane w nazewnictwie elektrozaczepów:

• PAMIĘĆ - elektrozaczep po podaniu napięcia pozostawia przejście otwarte do otwarcia a następnie zamknięcia drzwi lub furtki
• BEZ PAMIĘCI - elektrozaczep pozostawia przejście otwarte tak długo jak podawane jest na niego napięcie
• BLOKADA- umożliwia pozostawienie przejścia otwartego bez względu na podawane na elektrozaczep napięcie
• BEZ BLOKADY- brak możliwości pozostawienia przejścia stale otwartego gdy elektrozaczep pozostaje zasilany
• LEWY - montuje się do drzwi prawych, tzn stań wewnątrz pomieszczenia jeżeli drzwi/furtka otwierają się do wewnątrz to zawiasy są po prawej stronie
• PRAWY - montuje sie do drzwi lewych, tzn stań wewnątrz pomieszczenia jeżeli drzwi/ furtka otwierają się do wewnątrz a zawiasy są po lewej stronie
• SYMETRYCZNY - możliwy montaż w przejściu z zawiasem po lewej lub prawej stronie
• REWERSYJNY - przejście jest zamknięte gdy na elekrozaczep podawane zasilanie
• AC/DC - możliwe zasilanie napięciem stałym zasilacza lub zmiennym transformatora
• WYŁĄCZNIK - możliwe wyłączenie i stałe otwarcie przejścia
• NISKOPRDOWY - niski pobór prądu
• WYŚLIZG - osłona zapadki umożliwiająca zamontowanie elektrozaczepu bez poszerzania otworu w ościeżnicy

Specyfikacja techniczna:

• typ pracy NC (normalnie zamknięty)
• zasilanie 12AC/DC
• symetryczna budowa

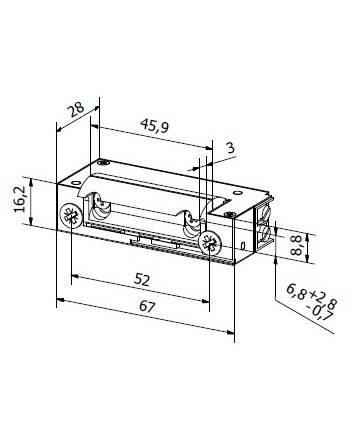

• wymiary: szerokość 16,2mm x wysokość 67mm x głębokość 28mm
• wytrzymałość mechaniczna – nacisk 3000N (300kg)
• wytrzymałość mechaniczna – cykle otwierania 200 000
• do drzwi lewych i prawych
• zaczep regulowany w zakresie 3,5mm
• radialny kształt zaczepu – podczas otwierania zaczep nie wychodzi poza obrys zamka
• model standardowy (U) z wyłącznikiem (W)

Zestaw zawiera:

• Elektrozaczep XS12UW

---

Bezpieczeństwo zgodność i ostrzeżenia
Używać jako element kontroli dostępu do drzwi. Zasilać wyłącznie napięciem zgodnym ze specyfikacją. Instalację wykonywać przy odłączonym zasilaniu. Chronić przed wilgocią, zalaniem, kurzem i korozją. Nie montować w pobliżu źródeł ciepła i otwartego ognia.
