Charakterystyka:

Opis:

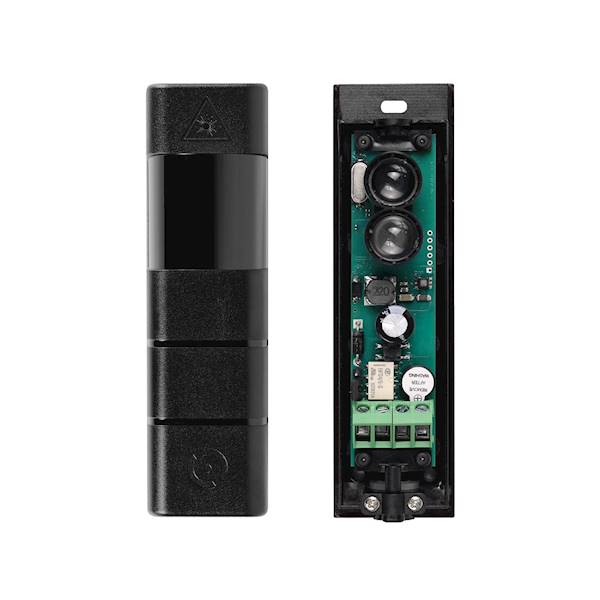

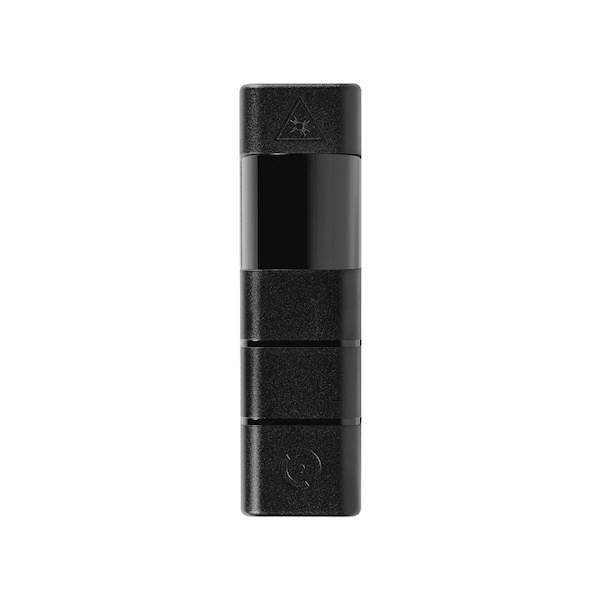

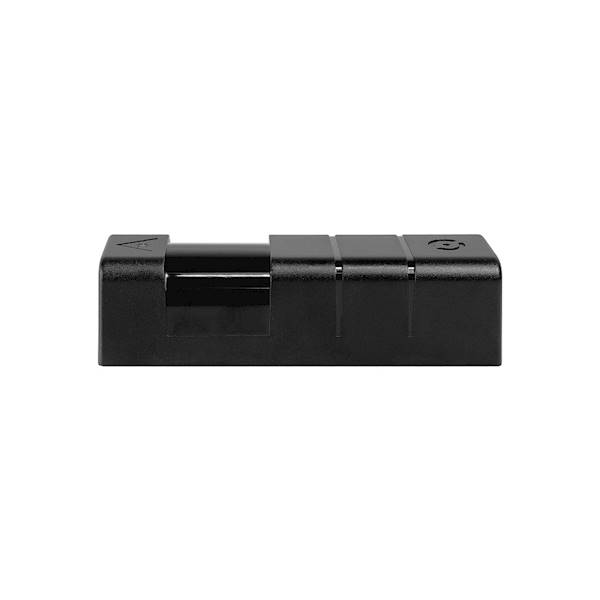

PDL to innowacyjna fotokomórka przeznaczona do pracy w systemach bramowych jako element bezpieczeństwa. W przeciwieństwie do klasycznych fotokomórek nie wymaga ona odbiornika lub odbłyśników. PDL wykorzystuje laser dalmierzowy do pomiaru odległości od przeszkody.

Cechy produktu

Trzy tryby pracy:

• Tryb A: zasięg do 9 m, najwyższa czułość, analiza dwóch zdarzeń: wykrywanie przeszkody w odległości mniejszej niż na przykład przeciwny słupek + wykrywanie przysłonięcia przeciwnego słupka bramy,
• Tryb B: zasięg do 6 m, średnia czułość, wykrywanie przeszkody w odległości mniejszej niż ustawiona i zoptymalizowana do wykrywania ruchu prostopadłego do wiązki,
• Tryb C: zasięg do 6 m, niska czułość, wykrywanie przeszkody w odległości mniejszej niż ustawiona i zoptymalizowana do wykrywania ruchu zbliżającego do fotokomórki.
• Obrotowe głowice ; obrotowość głowic w zakresie 190 stopni; umożliwia zastosowanie fotokomórki w świetle oraz poza światłem bramy.
• Łatwy montaż ; wymaga zainstalowania tylko jednego elementu, bez potrzeby dodatkowych odbiorników czy odbłyśników.
• Informacja optyczna i akustyczna; urządzenie komunikuje stan pracy oraz wyniki pomiarów za pomocą sygnałów optycznych i akustycznych, co ułatwia diagnozowanie i regulację.

Specyfikacja techniczna:

• Zasilanie: 12-24V AC/DC
• Kąt nadawania i odbioru: +/- 25°, obrót 190°
• Maksymalny zasięg: Tryb A – 9 metrów, Tryb B, C – 6 metrów
• Maksymalny pobór prądu: 12V- 75mA, 24V- 35mA
• Maksymalne obciążenie wyjścia: 30V DC, 0,5A
• Klasa szczelności: IP54
• Temperatura pracy: od -10º do +60º C
• Wymiary: 36 x 123 x 33 mm
• Waga: 69 g
• Antykolizyjność: Nie

Zestaw zawiera:

• Fotokomórka (1 szt.)
• Opakowanie kartonowe
• Instrukcja
• Kołki montażowe

Bezpieczeństwo zgodność i ostrzeżenia
Montaż należy wykonywać przy odłączonym zasilaniu całego systemu bramowego. Urządzenie należy zamontować je w miejscu chronionym przed bezpośrednim uderzeniem wody i uszkodzeniami mechanicznymi. Regularnie kontrolować czystość soczewek oraz stabilność mocowania. Nie stosować w systemach innych niż automatyka bramowa. Montaż i serwisowanie powinny być wykonywane przez osoby uprawnione.
