Charakterystyka:

Opis:

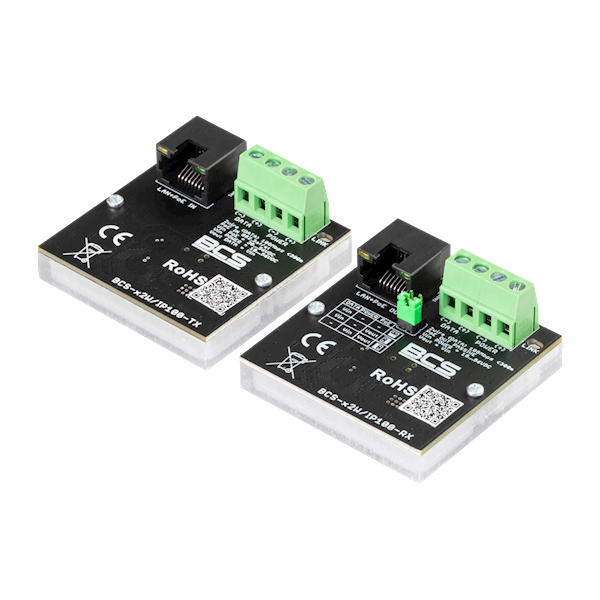

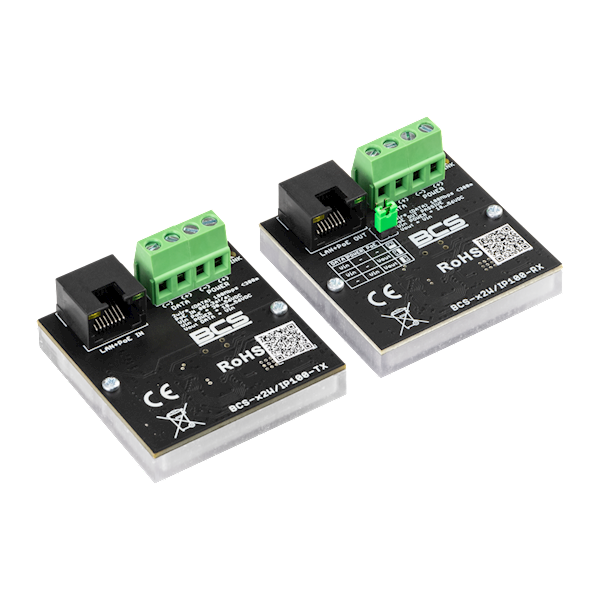

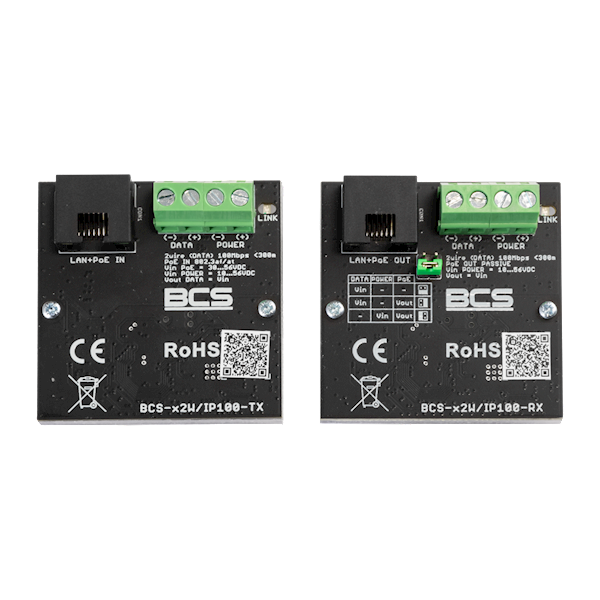

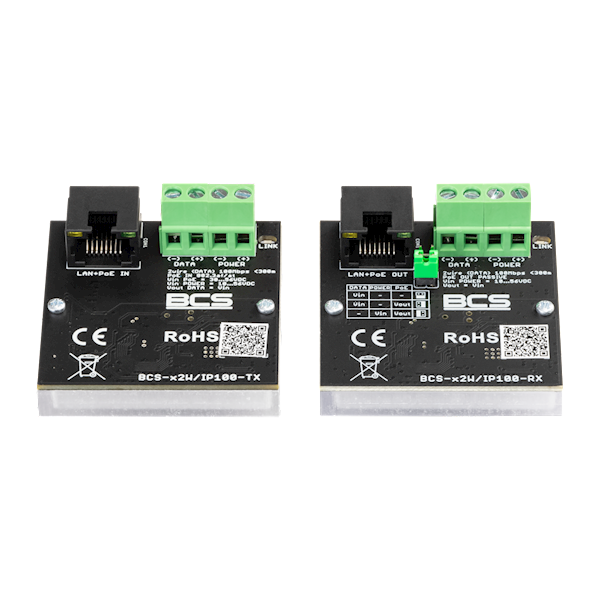

Zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Nadajnik BCS-X2W/IP100 zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie odbiornika BCS-X2W/IP100. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 odbiornika BCS-X2W/IP100 na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

Specyfikacja techniczna:

•  Porty LAN: 1 port RJ45 100Mbps,

• Złącza: RJ-45, Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

• Funkcje portów LAN nadajnika:
  PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15
  PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)

• Funkcje portów LAN odbiornika:
  PoE OUT (zasilanie odbiorników PoE): PASSIVE
  PINY PoE: 4,5 (V+) 7,8 (V-)

• Funkcje portów ETH-2wire
  POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE
  DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach

• Sygnalizacja pracy:
  LED port RJ45 (żółty) - obecność zasilania
  LED port RJ45 (zielony) - link i transmisja danych w torze LAN
  LED LINK (zielony) - link i transmisja danych w torze 2Wire

• Napięcie zasilania:
  Nadajnik:
  Vin PoE = 44 ... 56 VDC
  Vin POWER = 24 ... 56 VDC
  Odbiornik:
  Vin = 24 ... 56 VDC
  Napięcie wyjściowe
  Vout = Vin

• Kontrola zasilania: zworki  - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji
• Pobór mocy: 1,35 W (cały tor)

• Długość kabla 2WIRE:
  Maksymalna odległość nadajnika do odbiornika (złącza DATA):
  < 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP
  < 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm
  Długość kabla sieciowego
  < 100m - odległość SWITCH PoE do nadajnika BCS-X2W/IP100
  < 100m - odległość odbiornika BCS-X2W/IP100 do odbiornika PoE

• Zabezpieczenia:
  LAN i DATA - Zabezpieczenie przepięciowe
  POWER - Zabezpieczenie przed odwrotną polaryzacją
  Port PoE IN - Zabezpieczenie przeciążeniowe na poziomie 0,6A

• Konstrukcja obudowy: Poliwęglan

• Stopień ochrony: IP20

• Temperatura pracy: -25°C...+65°C

• Wymiary: 51 x 51 x 22mm

• Waga: 0,025 kg

Zestaw zawiera:

• Zestaw konwerterów (nadajnik+odbiornik) BCS-X2W/IP1001

---

Bezpieczeństwo zgodność i ostrzeżenia
Podłączać zgodnie ze schematem producenta. Nie podłączać uszkodzonych przewodów; nie stosować w instalacjach przekraczających parametry elektryczne urządzenia. Unikać ładunków elektrostatycznych przy podłączaniu. Używać w pomieszczeniach suchych, wolnych od kurzu i kondensacji; unikać kontaktu z wodą. Stosować kable UTP/FTP o odpowiedniej kategorii i jakości, aby zapewnić stabilność transmisji. Zapewnić odpowiednią wentylację, nie zakrywać otworów ani nie umieszczać urządzeń w zamkniętych, nagrzewających się przestrzeniach.
