Charakterystyka:

Opis:

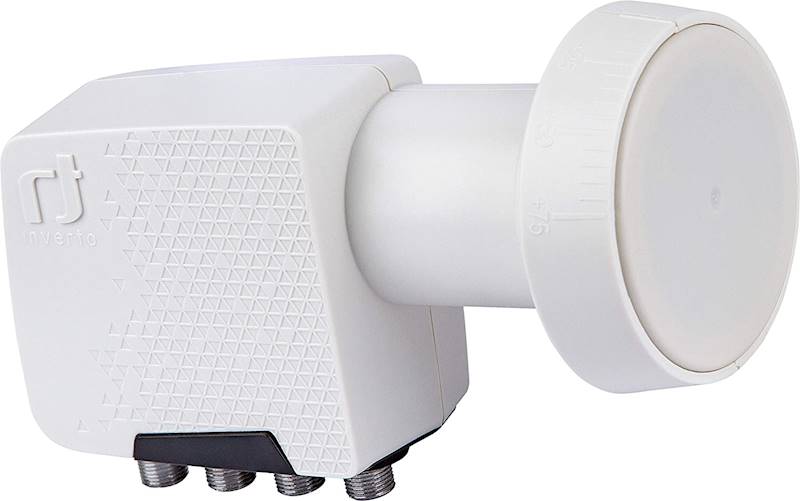

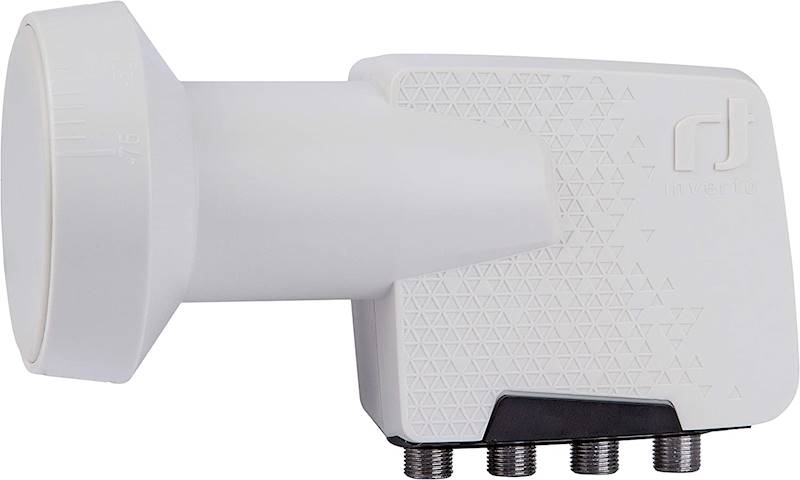

Konwerter typu Quad umożliwia odbiór programów z anteny satelitarnej.  Posiada cztery niezależne wyjścia do których można przyłączyć bezpośrednio gniazda abonenckie z podłączonymi dekoderami.

Specyfikacja techniczna:

• Dolne pasmo - wejście 10,7-11,7GHz
• Dolne pasmo - wyjście 950-1950MHz
• Oscylator dolny 9,75GHz
• Górne pasmo -wejście 11,7-12,75GHz
• Górne pasmo -wyjście 1100-2150MHz
• Oscylator Górny 10,6GHz
• Szumy własne 0,2dB (0,7dB max)
• Dryft temperaturowy oscylatora +/-3MHz max
• Szum fazowy -85dBc/Hz max
• Wzmocnienie 55dB min
• Zafalowanie charakterystyki wzmocnienia +/-0,75dB/27MHz
• Sterowanie polaryzacja V 11.0~14.0 V
• Sterowanie polaryzacja H 16.0~20.0 V
• Sterowanie pasmem dolnym 0kHz
• Sterowanie pasmem górnym 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR 2.5:1
• Separacja pomiędzy polaryzacjami 22dB min
• Pobór prądu 200mA max @11~20V
• Impedancja wyjściowa 75Ohm
• Temperatura pracy -30...+60C

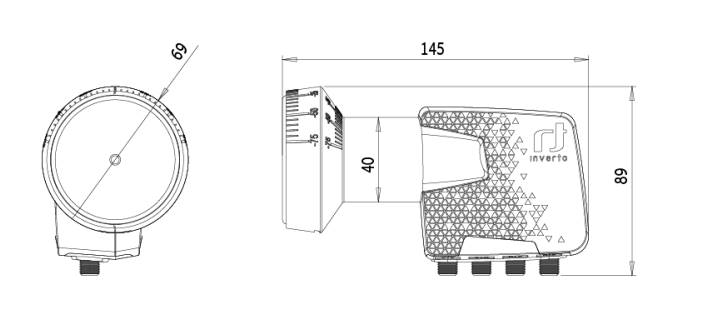

• Średnica szyjki 40mm
• Długość szyjki 50mm
• Złącze F

Zestaw zawiera:

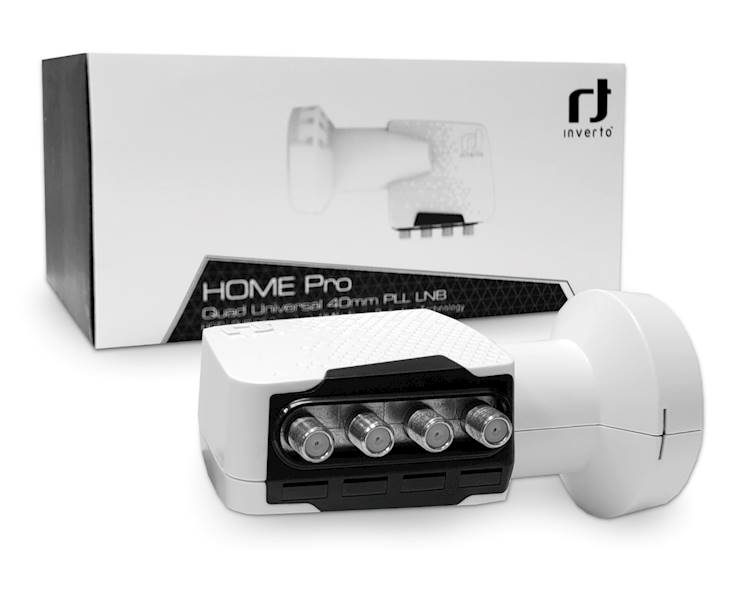

• Konwerter Quad Inverto HOME Pro

---

Bezpieczeństwo zgodność i ostrzeżenia
Produkt przeznaczony wyłącznie do montażu na antenach satelitarnych kompatybilnych z typem mocowania konwertera. Do użytku na zewnątrz  Unikać mechanicznego uszkodzenia i zalania wodą pod ciśnieniem. Instalację prowadzić przy odłączonym zasilaniu odbiornika. Nie używać uszkodzonych przewodów koncentrycznych ani złącz. Montaż na wysokości wykonywać z zachowaniem zasad bezpieczeństwa pracy (drabiny, uprzęże). Połączenia F-złączy wykonać starannie, zabezpieczyć przed korozją i wilgocią (np. taśmą samowulkanizującą). Upewnić się, że konwerter jest zamocowany stabilnie, aby nie uległ przemieszczeniu podczas silnego wiatru.entylację.
