Charakterystyka:

Opis:

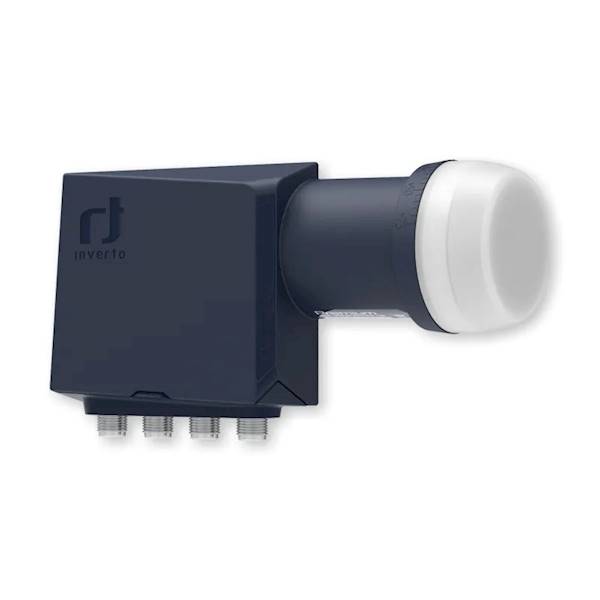

Konwerter typu Quad umożliwia odbiór programów z anteny satelitarnej.  Posiada cztery niezależne wyjścia do których można przyłączyć bezpośrednio gniazda abonenckie z podłączonymi dekoderami.

Specyfikacja techniczna:

• Zakres częstotliwości wejściowych pasma dolnego: 10,7 GHz ~ 11,7 GHz
• Zakres częstotliwości wyjściowych pasma dolnego: 950 MHz ~ 1950 MHz
• Częstotliwość pasma dolnego LO: 9,75 GHz
• Zakres częstotliwości wejściowych pasma górnego: 11,7 GHz ~ 12,75 GHz
• Zakres częstotliwości wyjściowych pasma górnego: 1100 MHz ~ 2150 MHz
• Częstotliwość pasma górnego LO: 10,6 GHz
• Współczynnik szumów: 0,2 dB (maks. 0,7 dB)
• Dokładność LO: maks. ±500 kHz
• Szum fazowy LO przy 1 kHz: -70 dBc/Hz
• Szum fazowy LO przy 10 kHz: -80 dBc/Hz
• Szum fazowy LO przy 100 kHz: -90 dBc/Hz
• Szum fazowy LO przy 1 MHz: -100 dBc/Hz
• Wzmocnienie konwersji: 57 dB ~ 67 dB
• Tłumienie wzmocnienia (w paśmie 26 MHz): maks. 1 dB
• Zmiana wzmocnienia (w pełnym paśmie): maks. 4 dB
• Tłumienie obrazu: min. 40 dB
• Intermodulacja - ICP3: min. +10 dBm
• Punkt kompresji 1 dB (@ wyjście): min. 0 dBm
• Izolacja polaryzacji krzyżowej: min. 22 dB
• Sygnał sterujący Ca (V): 10,0 V ~ 14,0 V
• Sygnał sterujący Cb (H): 16,0 V ~ 20,0 V
• Sygnał sterujący Cc (przełączanie pasm): 22 kHz ± 4 kHz
• Współczynnik SWR wyjścia: 2,0 : 1 maks.
• Poziom tłumienia w paśmie: -65 dBm maks.
• Pobór prądu: 200 mA maks. (10 VDC ~ 20 VDC)
• Temperatura pracy: -30 °C ~ +60 °C
• Impedancja wyjściowa: 75 Ω (typ F)
• Typ złącza wyjściowego: typ F (gniazdo żeńskie)
• Waga: 177 g

Zestaw zawiera:

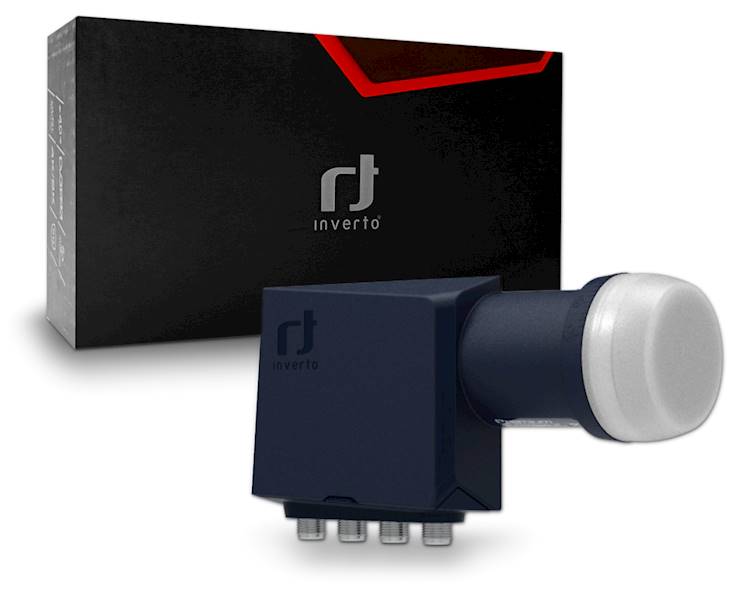

• Konwerter Quad INVERTO IDLP-QDL413-PREMU-OPN

---

Bezpieczeństwo zgodność i ostrzeżenia
Produkt przeznaczony wyłącznie do montażu na antenach satelitarnych kompatybilnych z typem mocowania konwertera. Do użytku na zewnątrz  Unikać mechanicznego uszkodzenia i zalania wodą pod ciśnieniem. Instalację prowadzić przy odłączonym zasilaniu odbiornika. Nie używać uszkodzonych przewodów koncentrycznych ani złącz. Montaż na wysokości wykonywać z zachowaniem zasad bezpieczeństwa pracy (drabiny, uprzęże). Połączenia F-złączy wykonać starannie, zabezpieczyć przed korozją i wilgocią (np. taśmą samowulkanizującą). Upewnić się, że konwerter jest zamocowany stabilnie, aby nie uległ przemieszczeniu podczas silnego wiatru.entylację.
