Charakterystyka:

Opis:

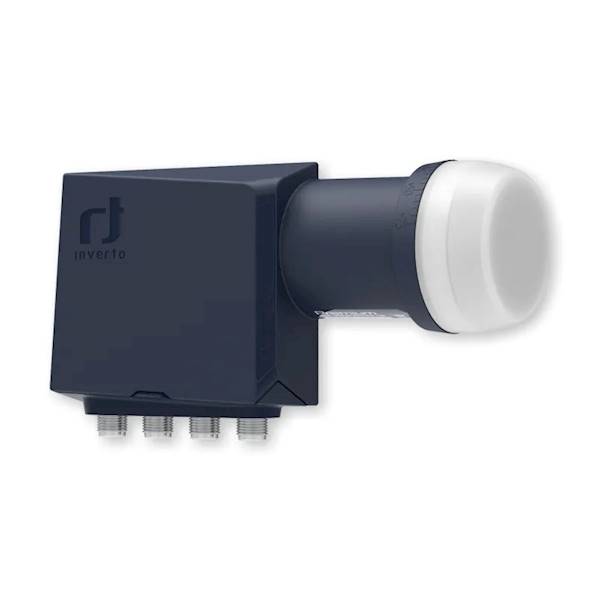

Konwerter typu quatro umożliwia odbiór programów przez antenę satelitrarną. Posiada cztery specjalne wyjścia do  podłączenia przełącznika multiswitch. W instalacji z konwerterm typu quatro dekodery do odbioru podłączone są do multiswitcha

Specyfikacja techniczna:

• Zakres częstotliwości wejściowych pasma niskiego: 10,7 GHz ~ 11,7 GHz
• Zakres częstotliwości wyjściowych pasma niskiego: 950 MHz ~ 1950 MHz
• Częstotliwość pasma niskiego LO: 9,75 GHz
• Zakres częstotliwości wejściowych pasma wysokiego: 11,7 GHz ~ 12,75 GHz
• Zakres częstotliwości wyjściowych pasma wysokiego: 1100 MHz ~ 2150 MHz
• Częstotliwość pasma wysokiego LO: 10,6 GHz
• Współczynnik szumów: 0,2 dB typ. (0,7 dB maks.)
• Dryft temperaturowy LO: ±2,0 MHz maks.
• Dokładność początkowa LO: ±500 kHz maks.
• Szum fazowy LO @ 1 kHz: -70 dBc/Hz
• Szum fazowy LO @ 10 kHz: -80 dBc/Hz
• Szum fazowy LO @ 100 kHz: -90 dBc/Hz
• Szum fazowy LO @ 1 MHz: -100 dBc/Hz
• Wzmocnienie konwersji: 57 dB ~ 67 dB
• Zmiana wzmocnienia (w całym paśmie): 4 dB maks. (od szczytu do szczytu)
• Tłumienie obrazu: min. 40 dB
• Intermodulacja 3. rzędu - ICP3: +10 dBm min.
• Punkt kompresji 1 dB (@ wyjście): 0 dBm min.
• Izolacja polaryzacji krzyżowej: 22 dB min.
• Wyjście VSWR: maks. 2,0 : 1
• Pobór prądu: 230 mA maks. (10 VDC ~ 20 VDC)
• Temperatura pracy: -30 °C ~ +60 °C
• Impedancja wyjściowa: 75 Ω (typ F)
• Typ złącza wyjściowego: Typ F (żeńskie)
• Waga: 176 g

Zestaw zawiera:

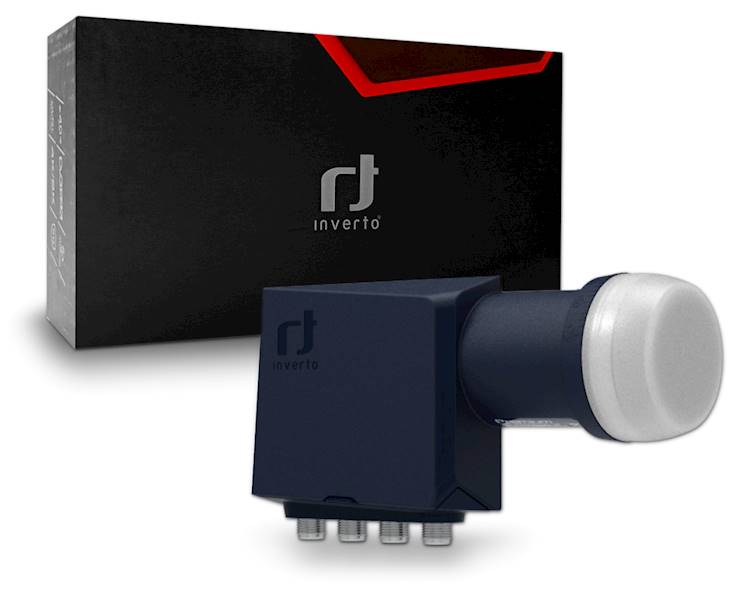

• Konwerter Quattro INVERTO IDLP-QTL413-PREMU-OPN

---

Bezpieczeństwo zgodność i ostrzeżenia
Produkt przeznaczony wyłącznie do montażu na antenach satelitarnych kompatybilnych z typem mocowania konwertera. Do użytku na zewnątrz  Unikać mechanicznego uszkodzenia i zalania wodą pod ciśnieniem. Instalację prowadzić przy odłączonym zasilaniu odbiornika. Nie używać uszkodzonych przewodów koncentrycznych ani złącz. Montaż na wysokości wykonywać z zachowaniem zasad bezpieczeństwa pracy (drabiny, uprzęże). Połączenia F-złączy wykonać starannie, zabezpieczyć przed korozją i wilgocią (np. taśmą samowulkanizującą). Upewnić się, że konwerter jest zamocowany stabilnie, aby nie uległ przemieszczeniu podczas silnego wiatru.entylację.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
