Charakterystyka:

Opis:

Współpracuje z konwerterami typu Quatro oraz anteną do telewizji naziemnej. Układ rozdziela sygnał antenowy na osiem gniazd abonenckich.  Muliprzełącznik umożliwia niezależnie przełączać kanały w każdym odbiorniku podłączonym do gniazdka abonenckiego. Możliwe jest także wprowadzenie do instalacji sygnału radiowego FM za pomocą sumatora połączonego z anateną naziemną.

Specyfikacja techniczna:

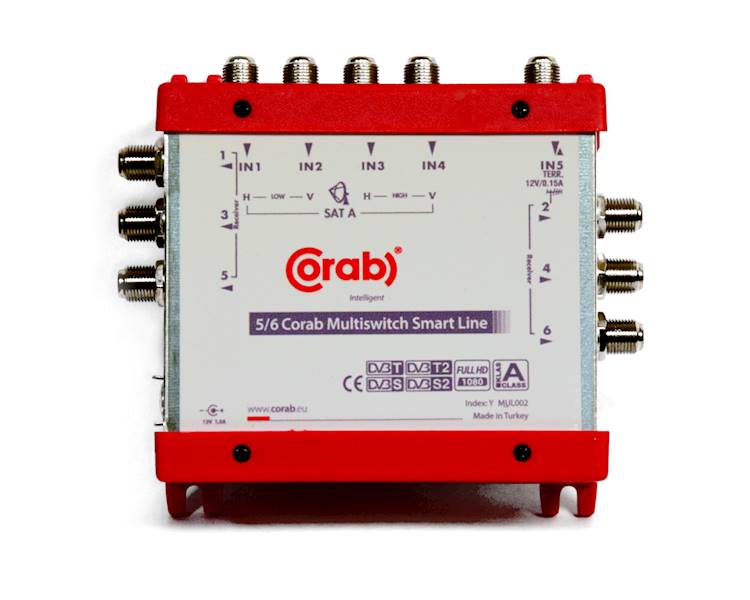

• Producent i model: Corab SMART LINE 5/6,
• TYP: końcowy
• Wejścia Wyjścia: 5 ( 5xSAT + 1xTER) 6
• Zasilanie: zewnętrzny Przesył napięcia 12V: tak
• Pasmo przenoszenia: TER: 47-862 MHz /SAT: 950-2150 MHz
• Izolacja: TER - SAT: min. 24 dB / SAT - TER: min. 60 dB Polar. H/V: min. 30 dB
• Tłumienie toru odgałęzienie: TER aktyw.: -1...3 dB / TER pasyw.: -21...-17 dB /SAT: -2...2 dB
• Tłumienie odbić (dopasowanie): TER: min. 10 dB / SAT: min. 10 dB Maks. poziom wejściowy: TER: b/d dBuV /SAT: b/d dBuV
• Maks. poziom wyjściowy: TER: 100 dBuV SAT: 92 dBuV
• Wymiary (dł.-wys.-szer.): 110 - 40 - 130 mm

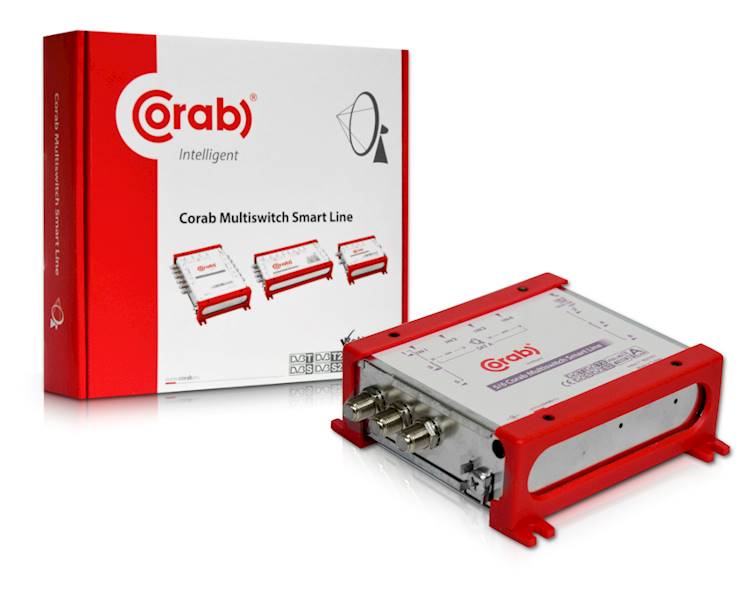

Zestaw zawiera:

• Multiswitch
• Zasilacz

---

Bezpieczeństwo zgodność i ostrzeżenia
Stosować wyłącznie w instalacjach zgodnych ze specyfikacją producenta. Montaż i podłączenie wykonywać przy odłączonym źródle zasilania. Podłączać przewody zgodnie ze schematem błędne połączenie może spowodować uszkodzenie urządzenia lub instalacji. Chronić przed wilgocią, zalaniem i skrajnymi temperaturami. Zapewnić stabilne mocowanie w instalacji, aby uniknąć luzów i wibracji.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
