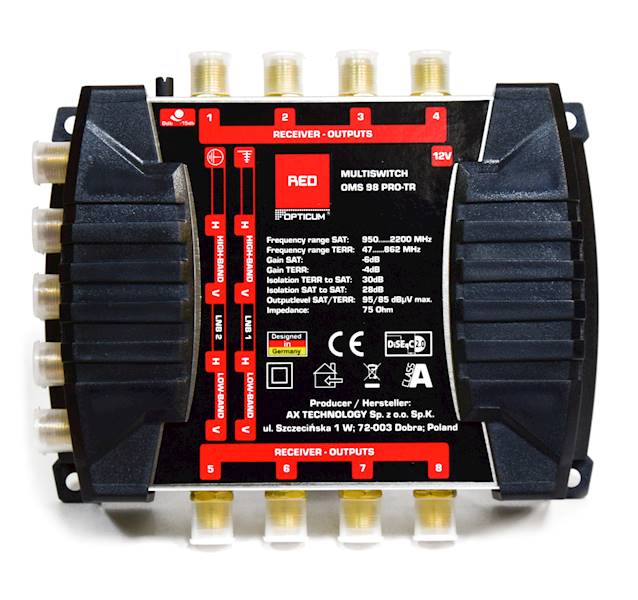

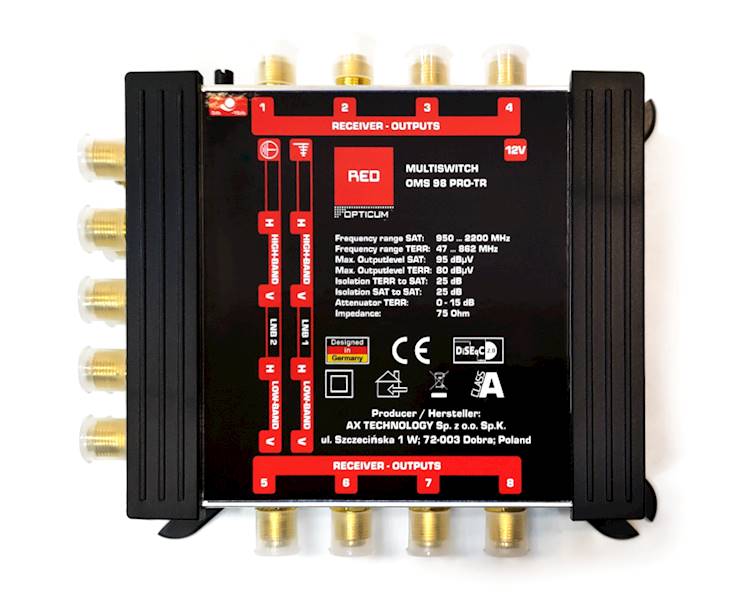

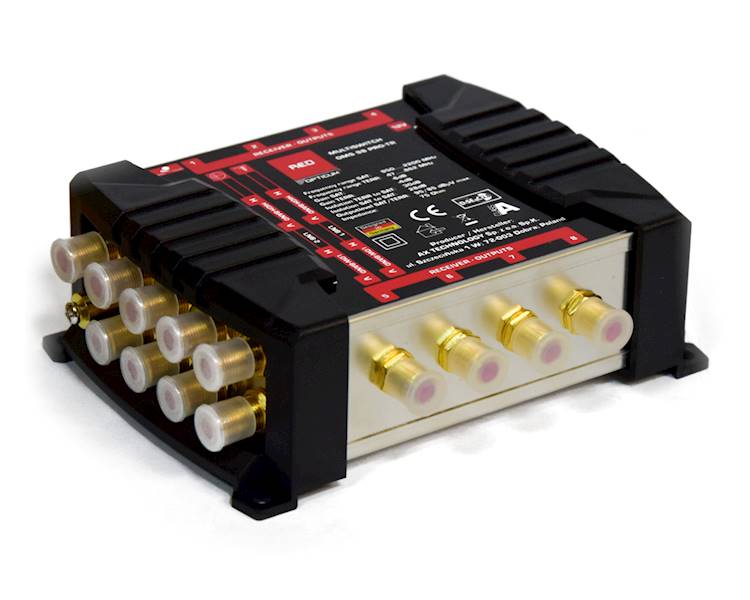

Opis:

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.
Urządzenie umożliwia odbiór programów telewizji naziemnej, dwóch dowolnych satelit np. Hotbird i Astra i podłączenie do 8 gniazd abonenckich TV/SAT
Współpracuje z konwerterami typu QUATTRO lub QUAD oraz anteną do telewizji naziemnej DVB-T2

Specyfikacja techniczna:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : -6 dB
• Wzmocnienie TER (47-862 MHz) : -4 dB
• Separacja SAT do TER : 30 dB
• Separacja TER do SAT : 28 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 oC
• Wymiary : 155 x 130 x 52 mm (realne wymiary)

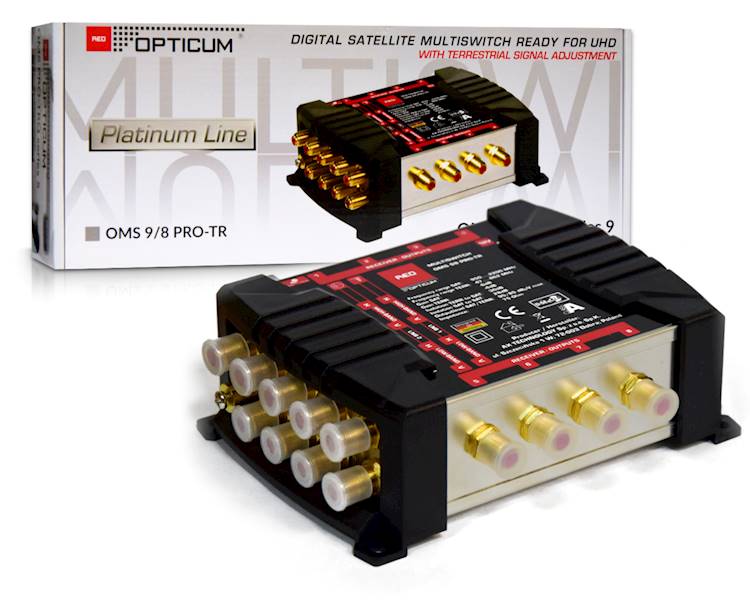

Zestaw zawiera:

• Multiswitch
• Zasilacz

---

Bezpieczeństwo zgodność i ostrzeżenia
Stosować wyłącznie w instalacjach zgodnych ze specyfikacją producenta. Montaż i podłączenie wykonywać przy odłączonym źródle zasilania. Podłączać przewody zgodnie ze schematem błędne połączenie może spowodować uszkodzenie urządzenia lub instalacji. Chronić przed wilgocią, zalaniem i skrajnymi temperaturami. Zapewnić stabilne mocowanie w instalacji, aby uniknąć luzów i wibracji.
