Opis:

http://pliki.amt-alarmy.pl/ELMES%20ELEKTRONIK/MTX%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

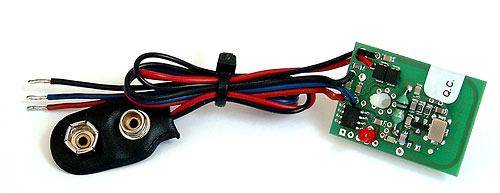

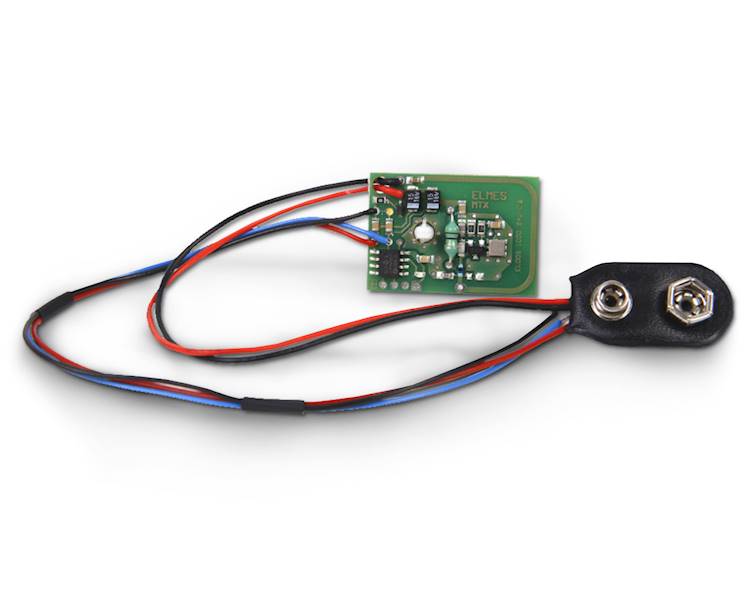

Działanie nadajnika jest podobne do pilota Elmes DWB100H Wyprowadzone przewody zamiast przycisków.  Wyzwolenie transmisji w jednym z kanałów następuje po zwarciu odpowiedniej pary przewodów.  Dla zapewnienia niezawodności działania przy bardzo krótkim pobudzeniu, transmisja jest przedłużana o 1 sekundę.

Specyfikacja techniczna:

• pasmo radiowe 433.92MHz (+/- 100kHz)
• moc promieniowania: <5 mW
• zasilanie: bateria alkaliczna 9V (brak w zestawie) lub napięcie stałe 9~12V (I=20mA przy nadawaniu, <1 uA w spoczynku);
• sposób wyzwalania: zwarcie styków 1 i 3 (kanał pierwszy) lub 2 i 3 (kanał drugi); podanie napięcia z zakresu od Vcc -3V do Vcc na wejście 1 lub 2
• temperatura pracy: -20 st. C ... + 45 st. C
• wymiary płytki nadajnika: 22 x 31 mm

Zestaw zawiera:

• Nadajnik ELMES MTX

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż i podłączenie wykonywać przy odłączonym zasilaniu. Zasilać wyłącznie napięciem zgodnym ze specyfikacją producenta.  Chronić urządzenie przed wilgocią, zalaniem, kurzem i ekstremalnymi temperaturami. Nie montować w pobliżu źródeł silnych zakłóceń elektromagnetycznych, które mogą wpływać na stabilność działania.
