Charakterystyka:

Opis:

Przekaźnik ze stykiem przełącznym o przeznaczeniu uniwersalnym. Stosowany w układach stosowanych w motoryzacji

Specyfikacja techniczna:

• Konfiguracja styków SPDT (jeden styk przełączany)
• Napięcie cewki nominalne 12V DC
• Obciążalność styków AC 10A / 277V AC
• Obciążalność styków DC 10A / 28V DC
• Prąd styków maks. 10A
• Napięcie przełączane max. 28V DC, max. 277V AC
• Rezystancja cewki 400Ω +- 10%
• Napięcie cewki min. 9V DC
• Napięcie cewki maks. 15,6V DC
• Czas zadziałania 10ms

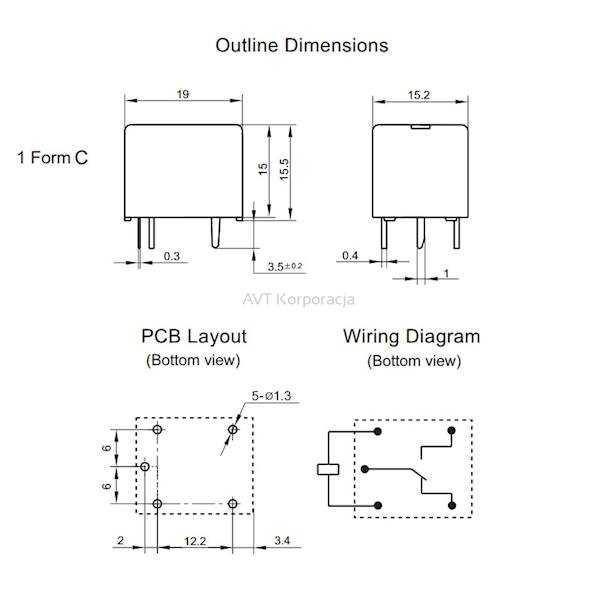

• Wymiary zewnętrzne 19x15,5x15,2mm
• Czas zwolnienia 5ms
• Pobór mocy przez cewkę 360mW
• Temperatura pracy -40...70°C
• Rezystancja styków 100mΩ
• Materiał styku AgSnO2
• Raster wyprowadzeń 2mm

Zestaw zawiera:

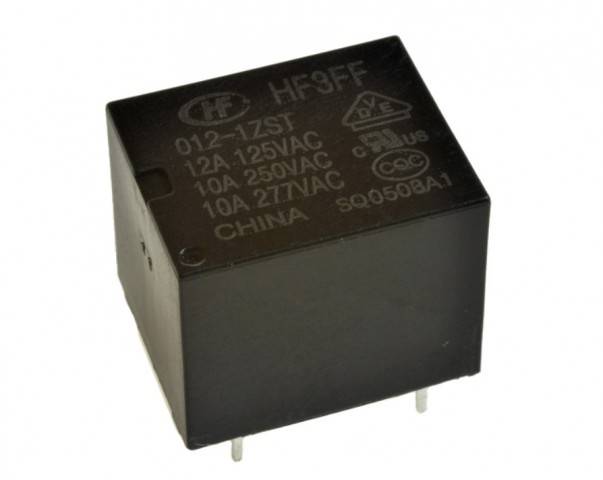

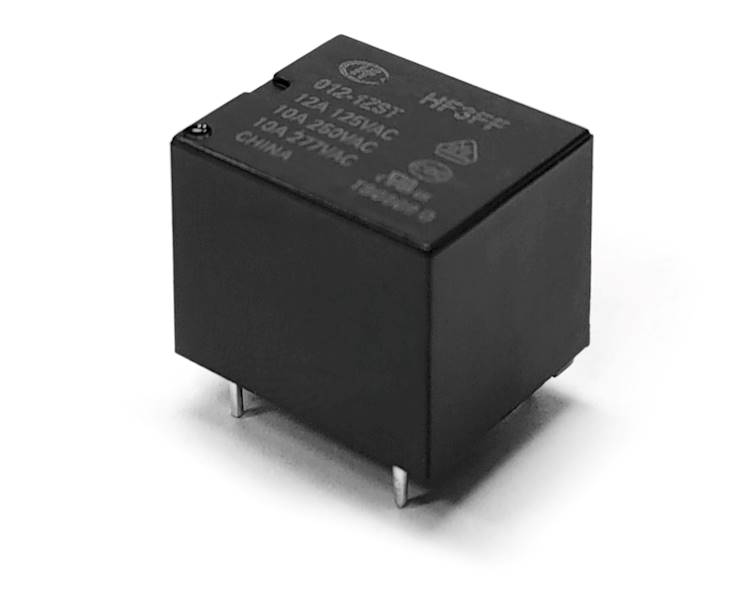

• Przekaźnik HF3FF-012-1ZST

---

Bezpieczeństwo zgodność i ostrzeżenia
Stosować wyłącznie w instalacjach o parametrach zgodnych ze specyfikacją Montaż i demontaż wykonywać przy odłączonym źródle zasilania. Chronić przed wilgocią, kondensacją i skrajnymi temperaturami. Zapewnić stabilne mocowanie przekaźnika. Nie ingerować w konstrukcję przekaźnika ani nie modyfikować jego obwodów.
