Charakterystyka:

Opis:

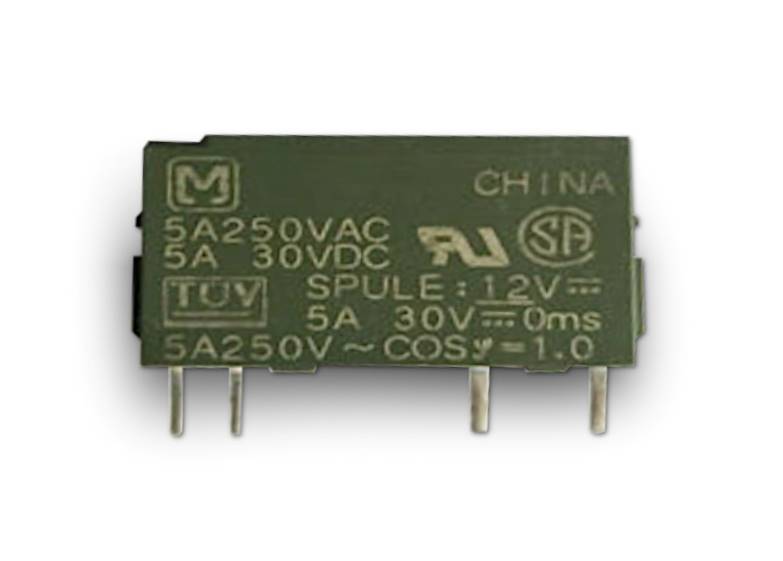

Przekaźnik ze stykiem zwiernym o przeznaczeniu uniwersalnym. Stosowany w układach elektroniki kosumenckiej

Specyfikacja techniczna:

• Producent PANASONIC
• Typ przekaźnika elektromagnetyczny
• Konfiguracja styków SPST-NO
• Napięcie cewki nominalne 12V DC
• Obciążalność styków AC 5A / 250V AC
• Obciążalność styków DC 5A / 30V DC
• Prąd styków maks. 5A
• Napięcie przełączane max. 110V DC, max. 250V AC
• Wersja przekaźnika interfejsowy
• Montaż PCB,podstawka
• Rezystancja cewki 1,2kΩ
• Czas zadziałania 6ms

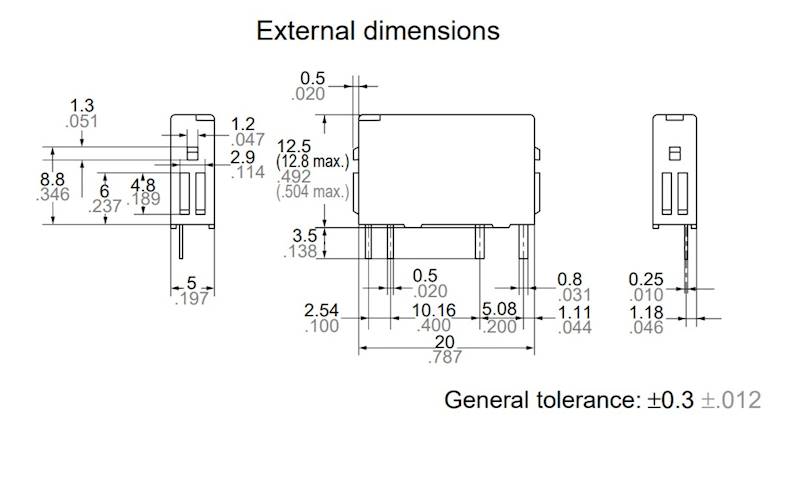

• Wymiary zewnętrzne 20x5x12,5mm
• Czas zwolnienia 3ms
• Pobór mocy przez cewkę 120mW
• Temperatura pracy -40...70°C
• Seria przekaźnika PA1A
• Rezystancja styków 30mΩ
• Materiał styku stop srebra

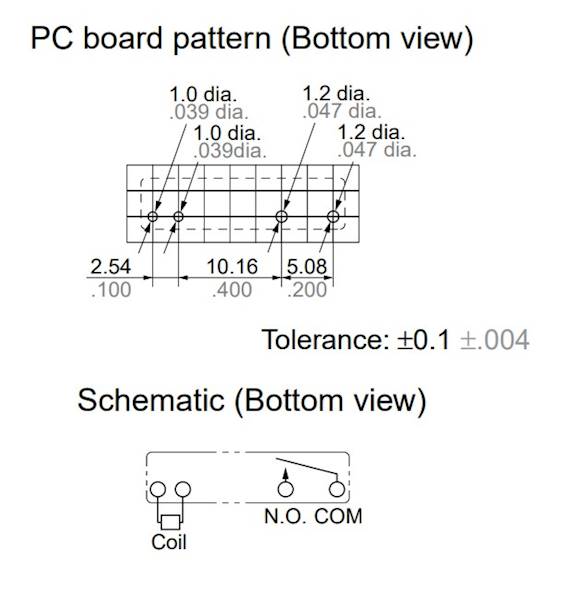

• Raster wyprowadzeń 5mm
• Prąd cewki 10A
• Pokrycie styku złocony
• Masa brutto: 2.963 g
• Oznaczenie producenta: PA1A-12V

Zestaw zawiera:

• Przekaźnik PA1A12C x1 sztukę

---

Bezpieczeństwo zgodność i ostrzeżenia
Stosować wyłącznie w instalacjach o parametrach zgodnych ze specyfikacją Montaż i demontaż wykonywać przy odłączonym źródle zasilania. Chronić przed wilgocią, kondensacją i skrajnymi temperaturami. Zapewnić stabilne mocowanie przekaźnika. Nie ingerować w konstrukcję przekaźnika ani nie modyfikować jego obwodów.
