Opis:

http://pliki.amt-alarmy.pl/AMT/QIACHIP%20RFDC1%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

Uniwersalny układ zdanego sterowania o niewielkich rozmiarach. Do zastosowania w automatyce domowej , bram lub hobby. Możliwość ustawienia pracy w trzech różnych trybach działania:

1. tryb pracy włącznika BISTABILNY 1  umożliwia załączanie przekaźnika  przyciskiem A i wyłączanie przyciskiem B pilota
2. tryb pracy włącznika BISTABILNY 2 umożliwia załączanie i wyłączanie przekaźnika tym samym przyciskiem A pilota
3. tryb pracy MONOSTABILNY umożliwia załączenie przekaźnika na czas trzymania przycisku A w pilocie ( ta funkcjonalność nie działa poprawnie gdy obciążenie ma charakter indukcyjny)

Specyfikacja techniczna:

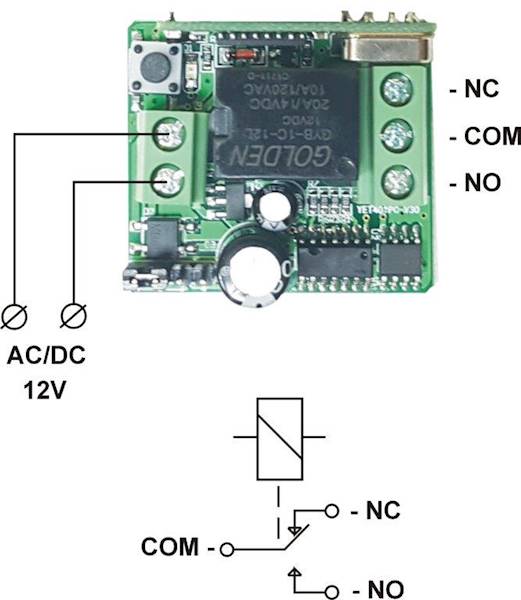

• Napięcie zasilania 12V AC/DC
• Pobór prądu 10mA (bez załączonego przekaźnika)
• Obciążenie styków przekaźnika max 5A
• Częstotliwość pracy pilota 433,92 Mhz
• Temperatura pracy od -20°C do 50°C
• Liczba obsługiwanych kanałów 1
• Pamięć zapamiętanych pilotów 29
• Długość modułu odbiornika 40 mm
• Szerokość modułu odbiornika 40 mm
• Wysokość modułu odbiornika 25 mm
• Waga ok 55 g

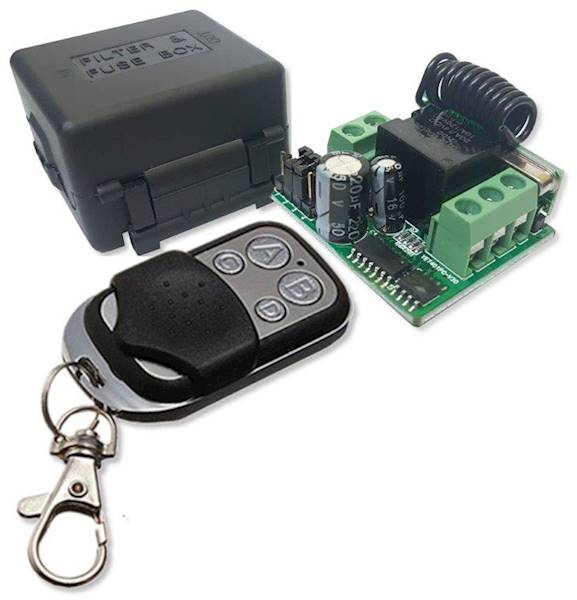

Zestaw zawiera:

• Odbiornik
• Pilot chromowany z zamykaną klapką x1
• Instrukcję

---

Bezpieczeństwo zgodność i ostrzeżenia
Podłączenie powinno być wykonane przez osobę z wiedzą elektryczną; unikać błędnego podłączenia przewodów. Stosować napięcie zasilania zgodne ze specyfikacją producenta. Nie przekraczać dopuszczalnego obciążenia wyjściowego. Nie dotykać elementów pod napięciem; nie instalować w miejscach narażonych na zalanie wodą lub wilgoć. Używać wyłącznie z dedykowanymi pilotami. Stosować w pomieszczeniach suchych, w zakresie temperatur określonym przez producenta. Pilot powinien być przechowywane poza zasięgiem dzieci.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
