Opis:

http://pliki.amt-alarmy.pl/AMT/QIACHIP%20RFDC4LR%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

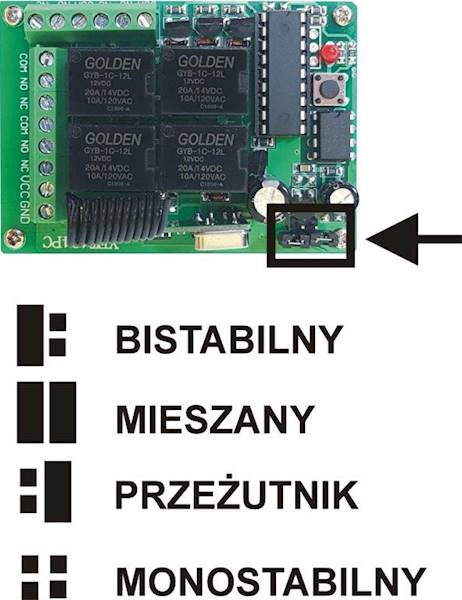

Uniwersalny układ zdanego sterowania o niewielkich rozmiarach W zestawie z pilotem o zwiększonym zasięgu działania. Do zastosowania w automatyce domowej , bram lub hobby. Możliwość ustawienia pracy w czterech różnych trybach działania:

1. tryb pracy włącznika umożliwia załączanie i wyłączanie wybranego przekaźnika  odpowiednim przyciskiem pilota
2. tryb pracy przerzutnik umożliwia załączanie wybranego przekaźnika odpowiednim przyciskiem pilota i jednoczesne wyłączenie przekaźników na innych kanałach
3. tryb pracy podtrzymanie umożliwia załączenie wybranego przekaźnika przez czas trzymania odpowiedniego przycisku pilota
4. tryb pracy mieszany gdzie dwa kanały pracują w trybie włącznika a kolejne dwa podtrzymania

Specyfikacja techniczna:

• Napięcie zasilania 12V DC
• Pobór prądu 10mA (bez załączonego przekaźnika)
• Obciążenie styków pojedynczego przekaźnika max 5A
• Częstotliwość pracy pilota 433,92 Mhz
• Temperatura pracy od -20°C do 50°C
• Liczba obsługiwanych kanałów: 4
• Pamięć zapamiętanych pilotów 29 pilotów
• Wymiary: Długość 74,5 mm
• Szerokość 54,5 mm
• Wysokość 27 mm
• Waga ok 125 g

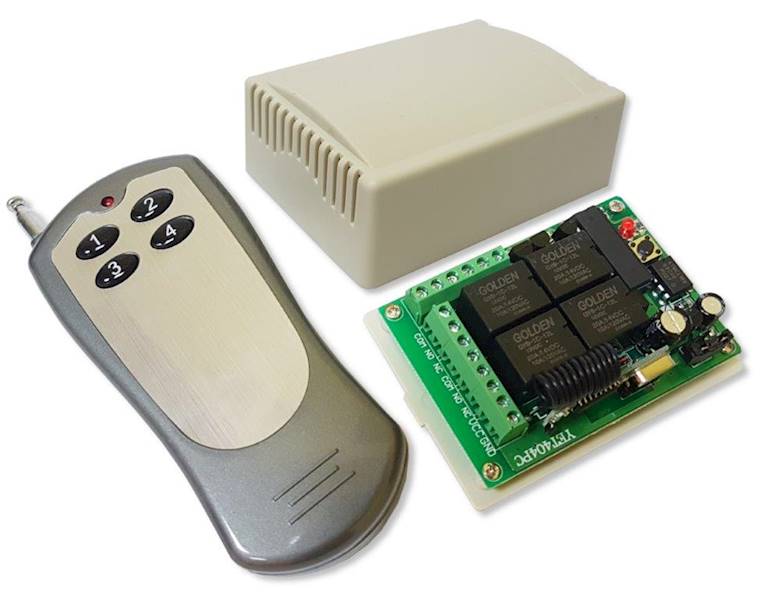

Zestaw zawiera:

• Odbiornik
• Pilot z wysuwaną anteną x1
• Instrukcję

---

Bezpieczeństwo zgodność i ostrzeżenia (GPSR)
Podłączenie powinno być wykonane przez osobę z wiedzą elektryczną; unikać błędnego podłączenia przewodów. Stosować napięcie zasilania zgodne ze specyfikacją producenta. Nie przekraczać dopuszczalnego obciążenia wyjściowego. Nie dotykać elementów pod napięciem; nie instalować w miejscach narażonych na zalanie wodą lub wilgoć. Używać wyłącznie z dedykowanymi pilotami. Stosować w pomieszczeniach suchych, w zakresie temperatur określonym przez producenta. Pilot powinien być przechowywane poza zasięgiem dzieci.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
