Opis:

http://pliki.amt-alarmy.pl/ELMES%20ELEKTRONIK/STB12VM1%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

Sterownik przeznaczony jest do sterowania napędami bram uchylnych 1-skrzydłowych z silnikami 12VDC. Umożliwia sterowania pilotami firmy ELMES oraz przyciskiem podłączanym przewodowo.

Instrukcja produktu jest do pobrania poniżej w zakładce Dodatkowe Informacje

• umożliwia wybór rodzaju wyłącznika krańcowego, magnetyczny lub mechaniczny, zworka JP11.
• superheterodynowy odbiornik radiowy;-
• sterowanie pilotem
• sterowanie przyciskiem otwieranie-stop-zamykanie-stop ...itd.;
• pamięć pilotów: 112;
• zwolnienie silnika przy zatrzymaniu
• zabezpiecza napęd przed mechanicznymi przeciążeniami;
• zabezpieczenie przeciążeniowe (nadprądowe)
• samozamykanie po programowanym czasie PAUZY;
• możliwość blokowania samozamykania pilotem;
• praca w trybie parkingu
• współpraca z wyłącznikami krańcowymi typu NO/NC;
• wyjście na lampę ostrzegawczą (migającą) lub oświetleniową;
• współpraca z fotokomórką typu NC (normalnie zamkniętą).
•  wejście STOP ,
• autozamykanie bramy poprzedzone trzema sek.migania lampy;
• programowany czas pracy silnika zabezpieczenie na wypadek uszkodzenia krańcówek

Specyfikacja techniczna:

• odbiornik radiowy superheterodynowy 433,92MHz,
• zabezpieczenie silnika: 10 A
• maksymalna moc lampy: 40 W
• wyjście zasilania fotokomórki:  12VDC, max. 240 mA
• próg zabezpieczenia przeciążeniowego: 3,5 - 10 A (regulowany przy instalacji)
• czas pracy silnika: 1 s - 60 min
• czas PAUZY lub świecenia lampy po zatrzymaniu: 1 s - 255 s
• temperatura pracy: -20 st. C ... +55 st. C
• zasilanie: 12 VAC lub 12 VDC
• wymiary: 140 x 75 x 30 mm

Zestaw zawiera:

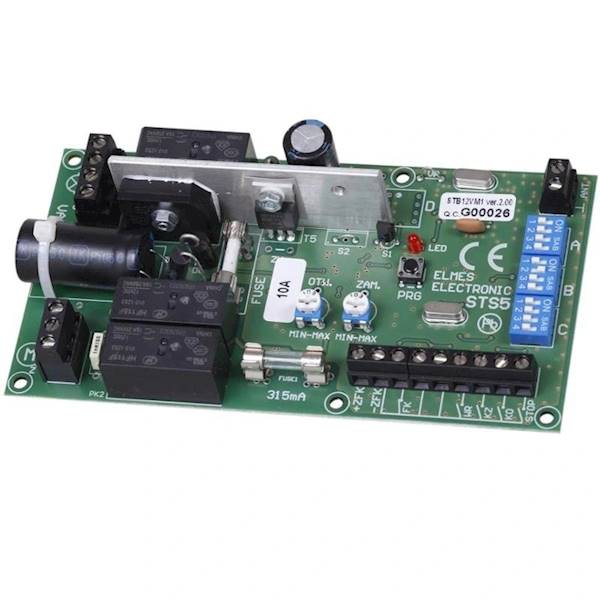

• Sterownik ELMES STB12VM1

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż instalacji i podłączenie powinien wykonywać wyłącznie wykwalifikowany instalator posiadający odpowiednią wiedzę elektryczną. Przed rozpoczęciem jakichkolwiek prac montażowych odłączyć zasilanie napędu i sterownika. Sterownik należy montować w miejscu suchym, osłoniętym przed opadami atmosferycznymi i bezpośrednim nasłonecznieniem. Brama sterowana urządzeniem nie może stanowić zagrożenia dla osób i mienia; należy stosować dodatkowe zabezpieczenia (fotokomórki, lampy ostrzegawcze, listwy bezpieczeństwa).  Piloty i urządzenia sterujące należy przechowywać poza zasięgiem dzieci oraz osób nieuprawnionych.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
