Sterownik przeznaczony jest do otwierania i zamykania bram wjazdowych jedno lub dwuskrzydłowych, w których zastosowano silnik(i) zasilane prądem zmiennym 230V które  umożliwiające pracę w dwóch kierunkach.

Cechy produktu:

• współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;
• niezależna regulacja siły dla obu skrzydeł bramy;
• sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;
• tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";
• funkcja furtki (otwarcie jednego skrzydła);
• współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);
• współpraca z fotokomórką typu NC (normalnie zwarta);
• automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;
• wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;
• wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;
• dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Specyfikacja techniczna:

• zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,
• maksymalna moc silników skrzydłowych: 500W + 500W;
• wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC, czas załączenia: od 1s do 999s;
• wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie; obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,
• wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,
• wejście na fotokomórkę typu NC (normalnie zwarta),
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte),
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),
• czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,
• czas PAUZY: od 1s do 255s,
• odbiornik superheterodynowy na pasmo 433,92MHz,
• zakres temperatur pracy: od  - 20C do +50C,
• wymiary (d/s/w): 165/90/45 mm.
• rozstaw 4 otworów montażowych o=3mm: 153 x 75 mm.
• autozamykanie bramy poprzedzone trzema sek.migania lampy;
• programowany czas pracy silnika zabezpieczenie na wypadek uszkodzenia krańcówek

Zestaw zawiera:

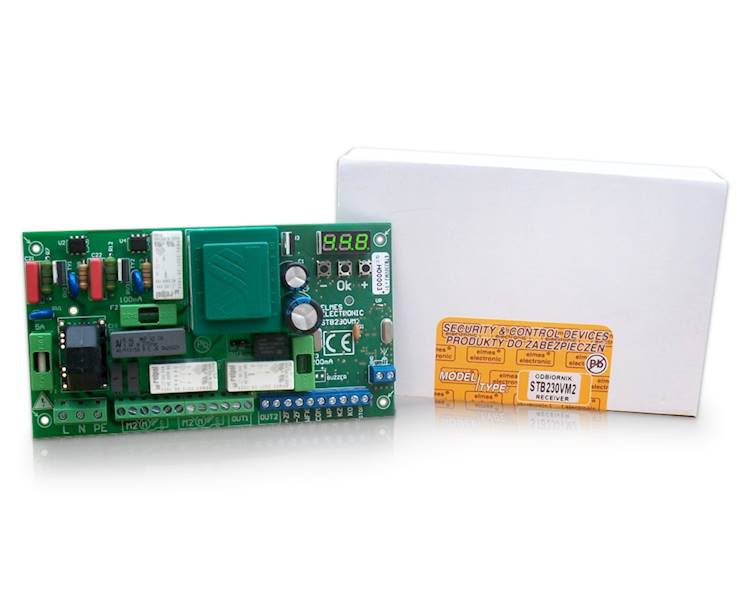

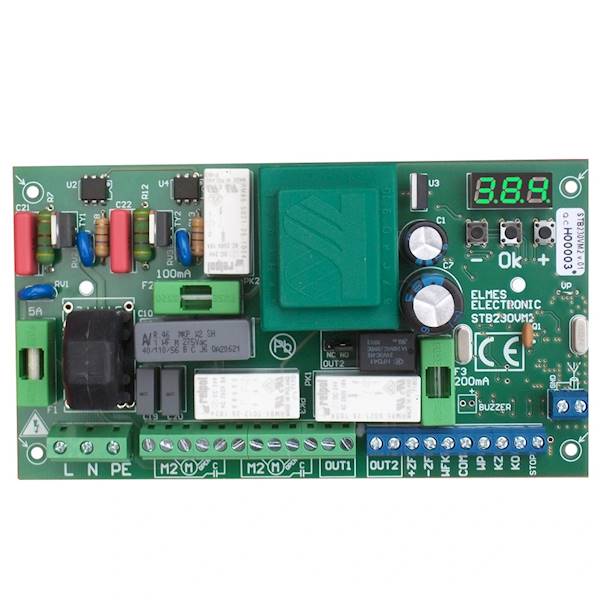

• Sterownik Elmes STB230VM2

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż instalacji i podłączenie powinien wykonywać wyłącznie wykwalifikowany instalator posiadający odpowiednią wiedzę elektryczną. Przed rozpoczęciem jakichkolwiek prac montażowych odłączyć zasilanie napędu i sterownika. Sterownik należy montować w miejscu suchym, osłoniętym przed opadami atmosferycznymi i bezpośrednim nasłonecznieniem. Brama sterowana urządzeniem nie może stanowić zagrożenia dla osób i mienia; należy stosować dodatkowe zabezpieczenia (fotokomórki, lampy ostrzegawcze, listwy bezpieczeństwa).  Piloty i urządzenia sterujące należy przechowywać poza zasięgiem dzieci oraz osób nieuprawnionych.
