Opis:

http://pliki.amt-alarmy.pl/ELMES%20ELEKTRONIK/ST100GR%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

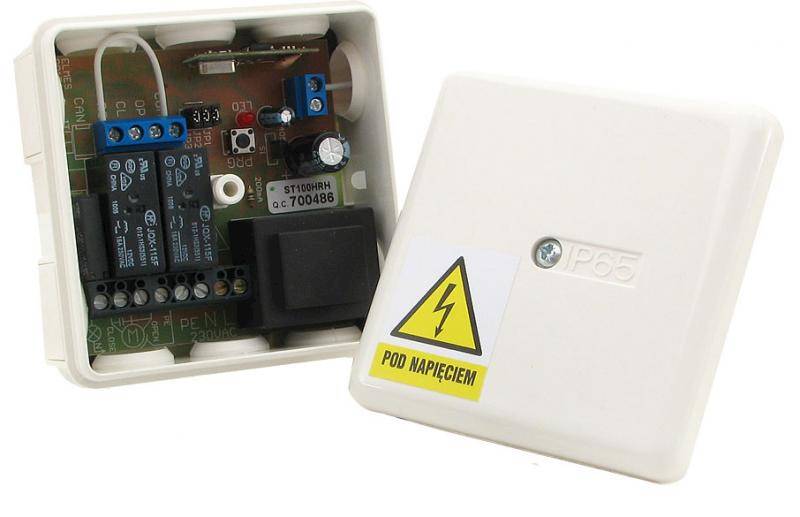

Uniwersalny układ do sterowania roletami za pomocą pilotów radiowych firmy ELMES oraz przełączników.  System sterowania oparty na sterownikach ST100GR różni się od ST100HR tym, że sterowniki połączone są ze sobą magistralą sterującą (dwużyłową skrętką). Po odebraniu przez sterownik grupowy sygnału z pilota lub impulsu z dodatkowej pary wyłączników ściennych, wysyła on po magistrali sygnały do wszystkich rolet z danej grupy.

Specyfikacja techniczna:

• odbiornik 433,92MHz (superheterodyna);
• pamięć pilotów: 12 (opcja 112);
• zasilanie sterownika: 230VAC, 2VA;
• wyjścia silnika: przekaźnikowe, 2 x NO, maks. 16A/250VAC;
• maksymalna długość szyny CAN przy zastosowaniu skrętki: 500m,;
• maks ilość sterowników podłączonych do szyny CAN: 64;
• maks ilość sterowników w jednej grupie: 42;
• załączanie kolejnych sterowników w grupie co 0,5s (w kolejności zgodnej z programowaniem;)
• czas podtrzymania wyjść przekaźnikowych: 1s do 4 godz, (wspólny dla zamykania i otwierania;)
• temperatura pracy od 0 do + 40°C;
• wymiary zewnętrzne (dł/szer/wys) 110/90/47mm

Zestaw zawiera:

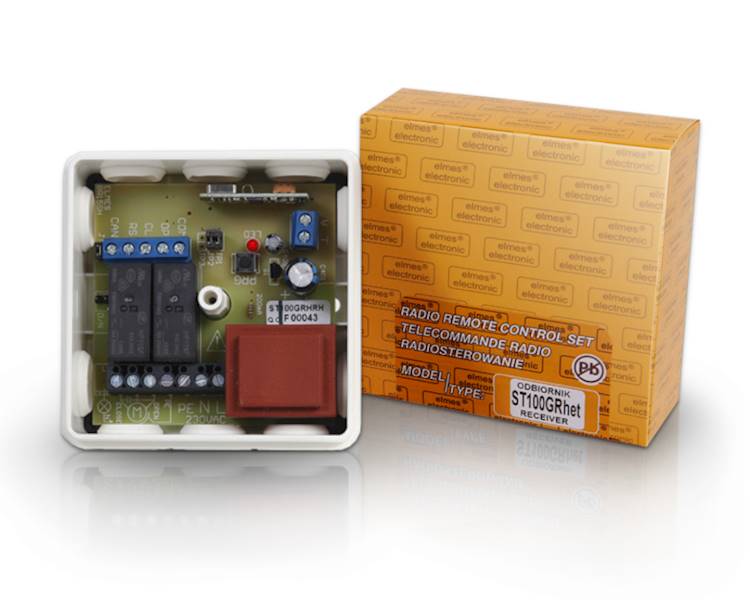

• Sterownik ELMES ST100GR

---

Bezpieczeństwo zgodność i ostrzeżenia
Montaż instalacji i podłączenie powinien wykonywać wyłącznie wykwalifikowany instalator posiadający odpowiednią wiedzę elektryczną. Przed rozpoczęciem jakichkolwiek prac montażowych odłączyć zasilanie napędu i sterownika. Sterownik należy montować w miejscu suchym, osłoniętym przed opadami atmosferycznymi i bezpośrednim nasłonecznieniem. Roleta sterowana urządzeniem nie może stanowić zagrożenia dla osób i mienia; należy stosować dodatkowe zabezpieczenia (fotokomórki, lampy ostrzegawcze, listwy bezpieczeństwa).  Piloty i urządzenia sterujące należy przechowywać poza zasięgiem dzieci oraz osób nieuprawnionych.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
