Charakterystyka:

Opis:

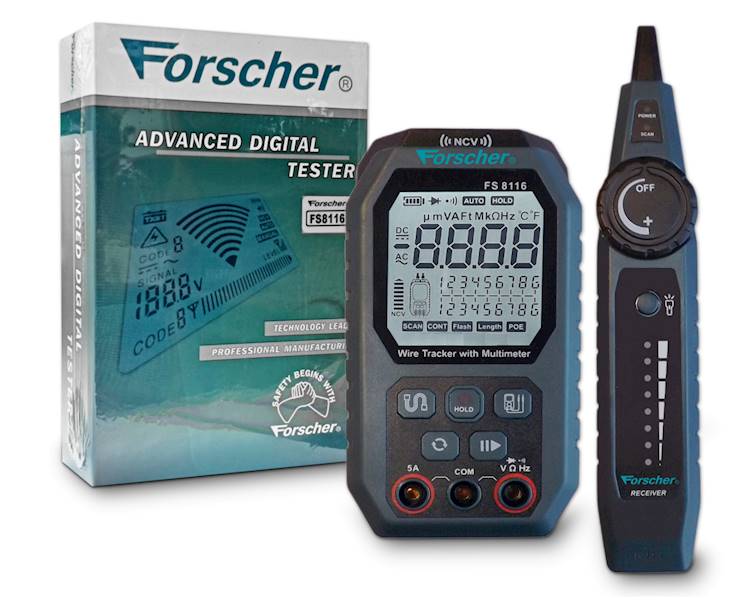

FS8116 służy do pomiaru ciągłości okablowania , pomiaru długości przewodów oraz pomiaru odległości do uszkodzenia. Umożliwia pomiar błędów połączeń w skrętkach internetowych. Urządzenie to pozwala sprawdzić wiązkę przewodów LAN pod kątem odpowiedniej ciągłości, braku lub występowania zwarć. Wyposażony jest także w multimetr uniwersalny z pomiarem napięć stałych i zmiennych , rezystancji , ciągłości obwodu (buzer) , test diody , pomiar częstotliwości. Dodatkowo FS8116 posiada funkcję lokalizatora par przewodów .z dwoma trybami pracy : analogowym i cyfrowym. oraz skalą led – detekcji szukania przewodów. Funkcja „Znajdź Port” do szybkiej lokalizacji  portu w urządzeniu sieciowym.
Dodatkowo FS8116 posiada funkcję pomiaru napięć na poszczególnych żyłach przewodu (POE).

Cechy produktu :

• Pomiar napięcia AC/DC: 600mV-610V.
• Test ciągłości: buzer: rezystancja poniżej 50Ω.
• Pomiar diody: identyfikacja polaryzacji i spadku napięcia przewodzenia diod (0-3,3 V).
• Funkcja NCV: Bezkontaktowa detekcja napięć AC (0-4 poziomy).
• Pomiar rezystancji: w zakresach do 600Ω/60MΩ
• Zakres pomiaru prądu AC/DC: 1mA-5A DC (dokładność: ±0,8%+3).
• Częstotliwość: 0-10 MHz (dokładność: ±1,0%+3).
• Inne: wyświetlanie temperatury otoczenia.
• Automatyczne wyłączanie
• Test mapowania przewodów Maksymalna odległość 2 000 m
• Skanowanie przewodów analogowe / cyfrowe  maks. 600m
• Test długości przewodu 5-200m (±3m)

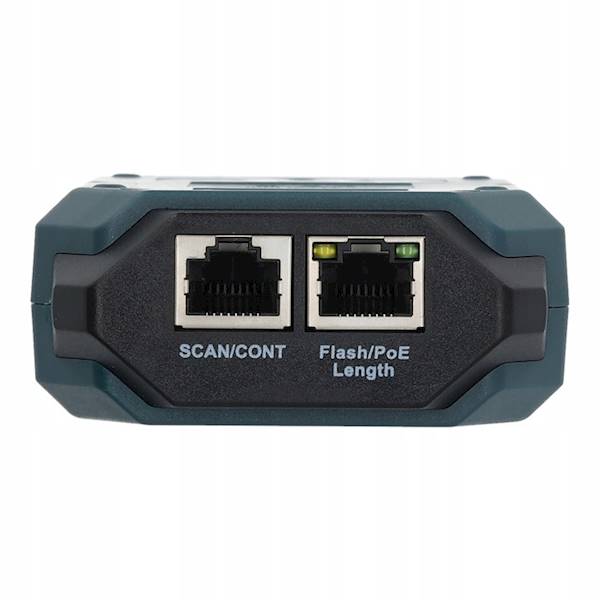

• Test portu 10M/100M/1,000M
• Zasilanie Bateria litowa 3.7V/1,500mA – nadajnik
• Bateria 6F22 9V – odbiornik
• Wymiary 204.9×38×29mm

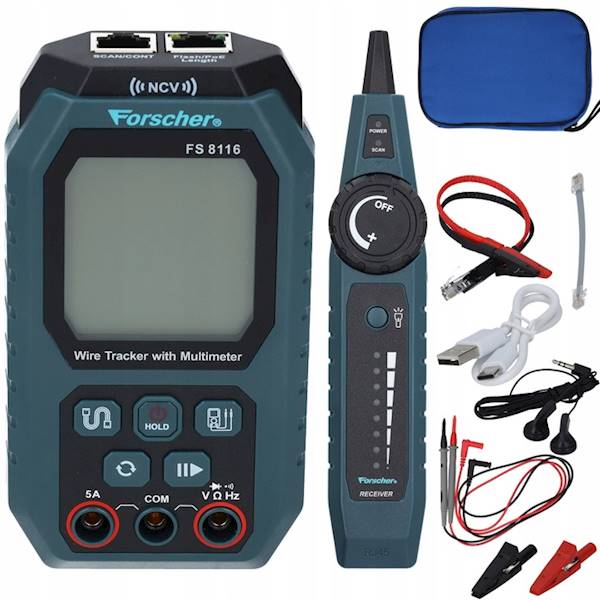

Zestaw zawiera:

• Tester sieci LAN FS8116
• Sonda indukcyjna
• Przyłącze RJ45
• Przyłącze sondy RJ-45 na 2x krokodyl
• Przewody pomiarowe multimetru kpl. + krokodylki pomiarowe kpl.
• Przewód USB do ładowania nadajnika słuchawki douszne
• Baterie

---

Bezpieczeństwo zgodność i ostrzeżenia
Do zastosowań w instalacjach komputerowych, telefonicznych i sieciowych. Urządzenie nie jest certyfikowanym przyrządem pomiarowym wyniki mają charakter orientacyjny. Przed testem upewnić się, że badana instalacja jest odłączona od aktywnych urządzeń (switch, router, centrala). Podczas testów używać wyłącznie dołączonych gniazd RJ45/RJ11. Nie ciągnąć ani nie zginać przewodów podczas pomiaru. Nie wykonywać pomiarów w warunkach dużej wilgotności, deszczu ani w środowisku zagrożonym wybuchem. Tester nie mierzy jakości sygnału ani parametrów transmisji (tłumienia, prędkości, zakłóceń). Wynik wskazuje jedynie poprawność połączeń (ciągłość, zwarcia, kolejność żył). Przy przewodach ekranowanych (STP/FTP) funkcje mogą być ograniczone. Czyścić miękką, suchą szmatką  nie stosować alkoholu ani rozpuszczalników. Przechowywać w suchym miejscu, z dala od kurzu i wilgoci. Chronić przed upadkiem i silnymi wstrząsami.
