Opis:

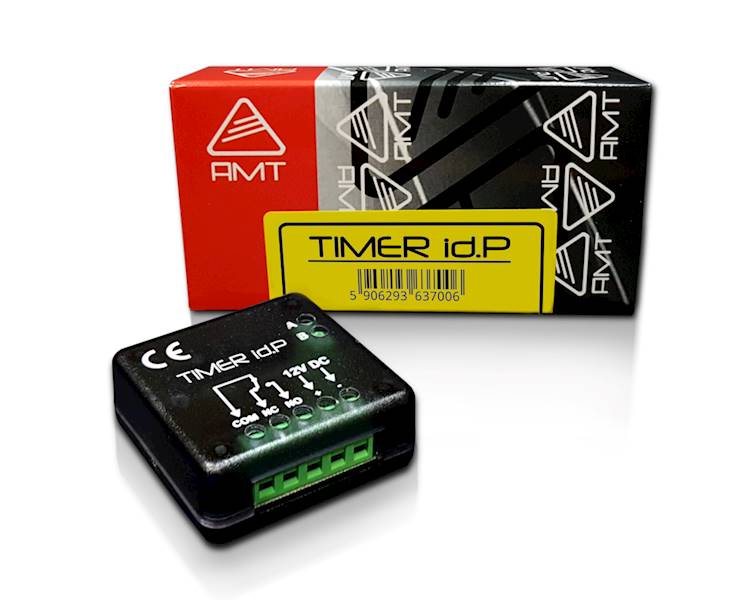

Przekaźnik o uniwersalnym przeznaczeniu. Można go zaprogramować do działania w wielu różnych trybów działania. Układ wymaga podczas pracy stale podłączonego zasilania. Czas timer ustawianego na wyjściu w zakresie 1sek - 30minut

TRYB 1

Podanie sygnału sterującego na jedno z wejść załącza przekaźnik, natomiast po odłączeniu tego sygnału  uruchamia się odliczanie czasu i  po jego zakończeniu przekaźnik wyłącza się.

TRYB 2:

Odłączenie sygnału sterującego z jednego z wejść sterujących załącza przekaźnik,  natomiast po jego podaniu  uruchamiane jest odliczanie czasu i po jego zakończeniu przekaźnik wyłącza się.

TRYB 3:

Podanie sygnału sterującego na jedno z wejść załącza przekaźnik start odliczania czasu, a po odliczeniu czasu przekaźnik wyłącza się.  Ponowne zdjęcie i podanie sygnału sterującego w trakcie odliczenia czasu spowoduje odliczanie czasu od nowa.

TRYB 4:

Zdjęcie sygnału sterującego z jednego z wejść załącza przekaźnik start odliczania czasu a po odliczeniu czasu przekaźnik wyłącza się. Ponowne podanie i zdjęcie sygnału sterującego w trakcie odliczenia czasu spowoduje odliczanie czasu od  nowa.

TRYB 5:

Podanie sygnału sterującego na jedno z wejść załącza przekaźnik start odliczania czasu. Zdjęcie sygnału w trakcie odliczania czasu  wyłącza przekaźnik i kasuje odliczanie czasu a po odliczeniu czasu przekaźnik wyłącza się.

TRYB 6:

Impuls sygnału sterującego na jedno z wejść załącza przekaźnik start odliczania czasu natomiast kolejny impuls sygnału wyłącza przekaźnik i kasuje odliczanie czasu. Po odliczeniu czasu przekaźnik wyłącza się.

TRYB 7:

Podanie sygnału sterującego na jedno z wejść start odliczania czasu (sygnalizowany szybkim pulsowanie led) po odliczeniu czasu załączenie przekaźnik zdjęcie sygnału kasuje odliczanie czasu i wyłącza przekaźnik

TRYB 8:

Impuls sygnału sterującego na jedno z wejść załącza przekaźnik kolejny impuls sygnału wyłącza przekaźnik

Specyfikacja techniczna:

• Zasilanie 12V DC

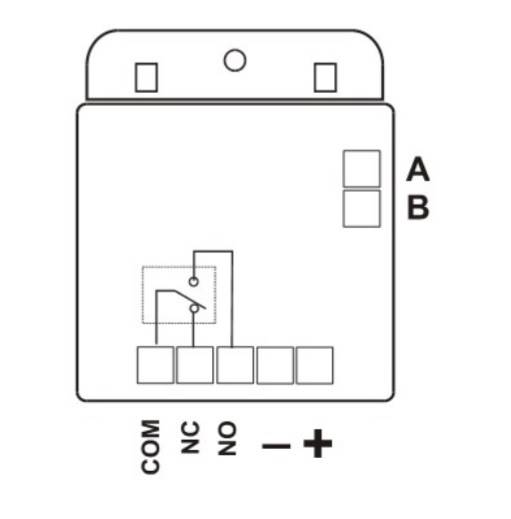

• Wyjście:  Styk COM/ NO/NC
• Max obciążenie styków dla 12V max 10A
• Wejścia do inicjowania pracy przekaźnika  sterowane masą
• Wejście do inicjowania pracy przekaźnika sterowane plus
• Programowany czas zwarcia styków 1sek - 30minut
• Wymiary: 5.4/4.7/1.9 cm
• Programowane tryby działania przekaźnika

Zestaw zawiera:

• Przekaźnik
• Instrukcję

---

Bezpieczeństwo zgodność i ostrzeżenia
Stosować wyłącznie w instalacjach elektrycznych o parametrach zgodnych ze specyfikacją. Montaż i regulację wykonywać przy odłączonym źródle zasilania. Chronić przed wilgocią, kondensacją i skrajnymi temperaturami
