Opis:

http://pliki.amt-alarmy.pl/PULSAR/P-TR1HD%20-%20kartaproduktu.pdf

Charakterystyka:

 Opis:

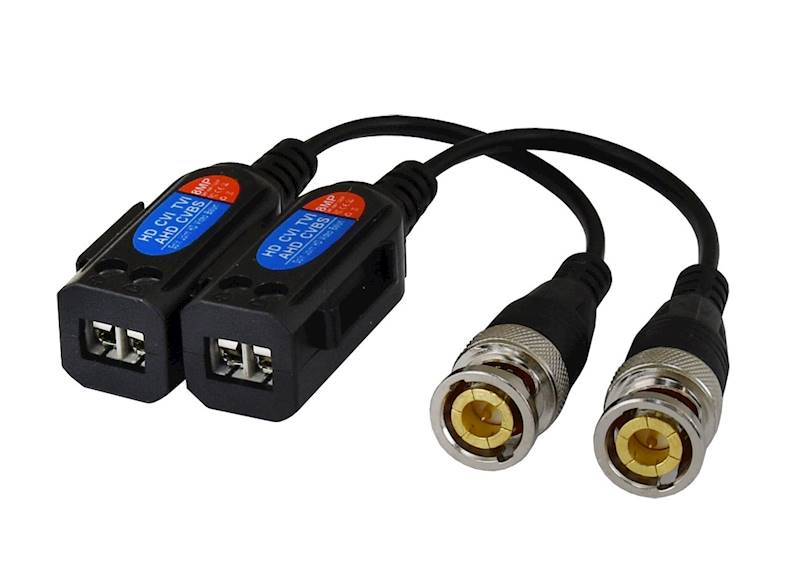

Transmiter do pasywnej transmisji sygnału video. Montowany jest po stronie rejestratora oraz kamery w celu przesłania sygnału video

Orientacyjny zasięg transmisji:

• HD-CVI: 720p – 400m; 1080p – 230m; 3/4/5/8 Mpx – 160m
• HD-TVI: 720p – 200m; 1080p – 200m; 3/4/5/8 Mpx – 180m
• AHD: 720p – 320m; 1080p – 200m; 3/4/5/8 Mpx – 180m
• CVBS 960H – 400m

Specyfikacja techniczna:

• Sygnał video: 1,0Vp-p, 75Ω
• Zasięg transmisji sygnału video: 120m - HD-TVI, HD-CVI, AHD / UTP5e lub wyższe 400m - CVBS (kolor) / UTP5e lub wyższe
• Impedancja złącza BNC 75Ω
• Impedancja złącza niesymetrycznego: 100Ω
• Tłumienie: - 0,5dB / 5MHz
• Wymiary: W=15 H=15 D=47 mm (z przewodem długość 155mm)

Zestaw zawiera:

• Transmiter P-TR-1 HD (para 2 sztuki)

---

Bezpieczeństwo zgodność i ostrzeżenia
Podłączać zgodnie ze schematem producenta. Nie podłączać uszkodzonych przewodów; nie stosować w instalacjach przekraczających parametry elektryczne urządzenia. Unikać ładunków elektrostatycznych przy podłączaniu. Używać w pomieszczeniach suchych, wolnych od kurzu i kondensacji; unikać kontaktu z wodą. Stosować kable UTP/FTP o odpowiedniej kategorii i jakości, aby zapewnić stabilność transmisji. Zapewnić odpowiednią wentylację, nie zakrywać otworów ani nie umieszczać urządzeń w zamkniętych, nagrzewających się przestrzeniach.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
