Opis:

http://pliki.amt-alarmy.pl/ORNO/OR-VID-EX-1061KV%20-%20Instrukcja.pdf

Charakterystyka:

Opis:

Nowoczesny zestaw wideodomofonowy ALCOR składający się z kolorowego ultra płaskiego monitora LCD 7’ oraz kasety z kamerą szerokokątną. Komunikacja między panelem wewnętrznym i zewnętrznym nie wymaga słuchawki. Urządzenie posiada czytelne menu OSD, dzięki któremu błyskawicznie skonfigurujemy ustawienia parametrów monitora. Dodatkowe oświetlenie kasety diodami LED umożliwia widzenie nocą, a wbudowany szyfrator i czytnik RFID umożliwi dostęp tylko uprawnionych osób. Zestaw posiada funkcję sterowania bramą oraz otwierania elektrozaczepu. Wideo kaseta ze względu na dodatkową funkcjonalność wymaga dodatkowego zasilania (w zestawie).

Informacje ogólne:

• Typ: jednorodzinny

• Z funkcją wideo: tak

• Zasilanie: Zasilanie sieciowe

• Napięcie zasilania: 15V DC

• Rodzaj transmisji: przewodowy

• Komunikacja ze smartfonem: nie

• Sposób instalacji: System wieloprzewodowy

• Ilość przewodów (*z panelu zew. do elektrozaczepu): 4 (+2)*

• Liczba monitorów: 1

• Liczba paneli zewnętrznych: 1

• Możliwość rozbudowy do maks. liczby monitorów: 4

• Możliwość rozbudowy do maks. liczby paneli zewnętrznych: 2

• Możliwość rozbudowy do maks. Liczby kamer CCTV: 8

• Sterowanie elektrozaczepem: tak

• Zasilanie elektrozaczepu: dodatkowy zasilacz wymagany

• System łączenia elektrozaczepu: z panelem zewnętrznym

• Sterowanie automatyką bramową: tak

• Z funkcją dzień/noc: tak

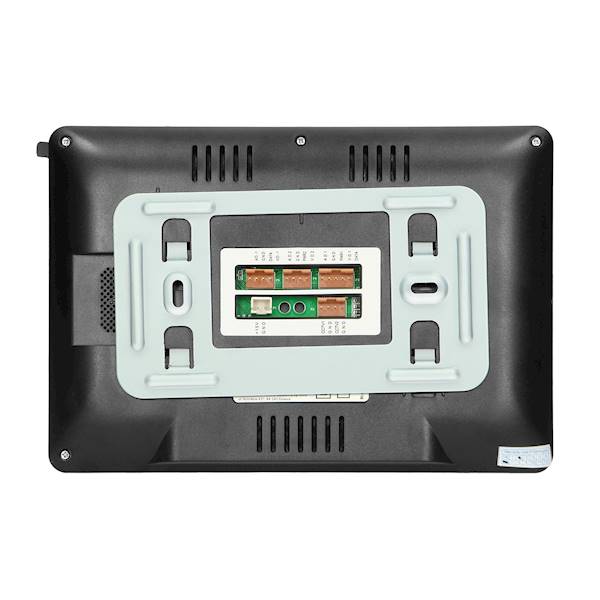

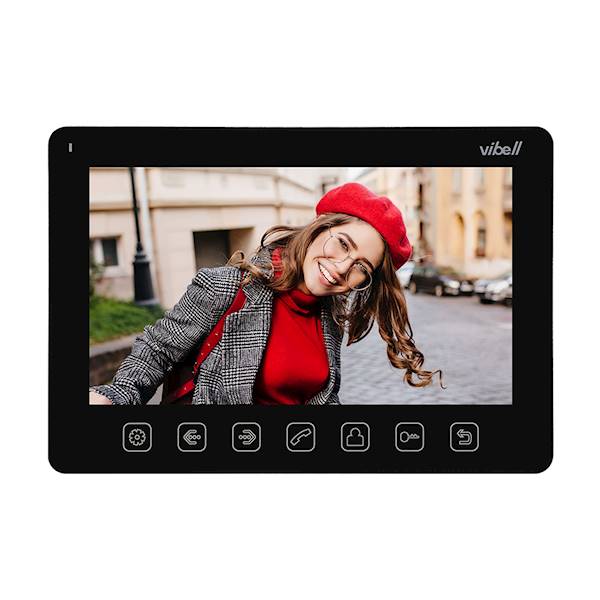

Specyfikacja monitora:

• Sposób montażu monitora: Montaż natynkowy

• System wolne ręce: tak

• Przekątna ekranu [cale]: 7"

• Rozdzielczość monitora: 800x480

• Ekran dotykowy: nie

• Właściwość systemu obrazu: Kolor

• Z funkcją pamięci: nie

• Funkcja Interkomu: tak

• Ilość dźwięków dzwonka: 12

• Regulacja głośności: tak

• Wyciszanie dzwonka wywołania: tak

• Materiał monitora: Tworzywo sztuczne

• Kolor monitora: Czarny

• Wymiary monitora - szerokość [mm]: 185

• Wymiary monitora - wysokość [mm]: 127

• Wymiary monitora - głębokość [mm]: 17

• Inne cechy monitora: funkcja rozłoszeniowa i monitorowania dźwięku

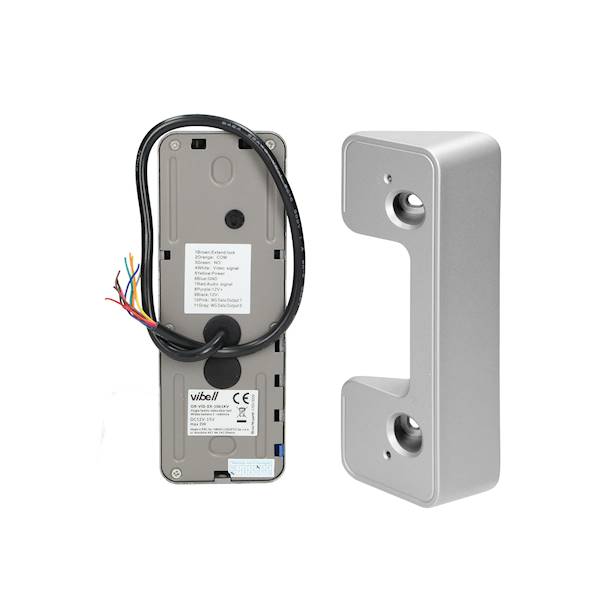

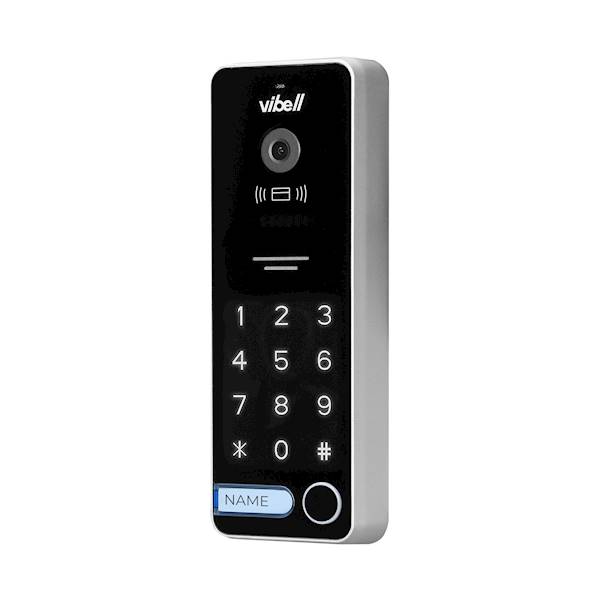

Specyfikacja stacja bramowa:

• Liczba przycisków dzwonkowych: 1

• Sposób montażu panelu zewnętrznego: Montaż natynkowy

• Rozdzielczość kamery: 700 TVL

• Kąt widzenia kamery (pion): 57 °

• Kąt widzenia kamery (poziom): 110 °

• Oświetlenie nocne: IR

• Z szyfratorem: tak

• Czytnik kart i breloków zbliżeniowych: tak

• Częstotliwość kart i breloków zbliżeniowych: 125kHz

• Miejsce na etykietę/oznaczenie: tak

• Z pokrywą: nie

• Stopień ochrony (IP): IP65

• Materiał panelu zewnętrznego: Aluminium+ABS

• Kolor panelu zewnętrznego: Czarny

• Wymiary panelu zewnętrznego - szerokość [mm]: 55

• Wymiary panelu zewnętrznego - wysokość [mm]: 152

• Wymiary panelu zewnętrznego - głębokość [mm]: 22

• Inne cechy panelu zewnętrznego: RFID - max. 150 użytkowników (breloki w zestawie: 1 administracyjny)

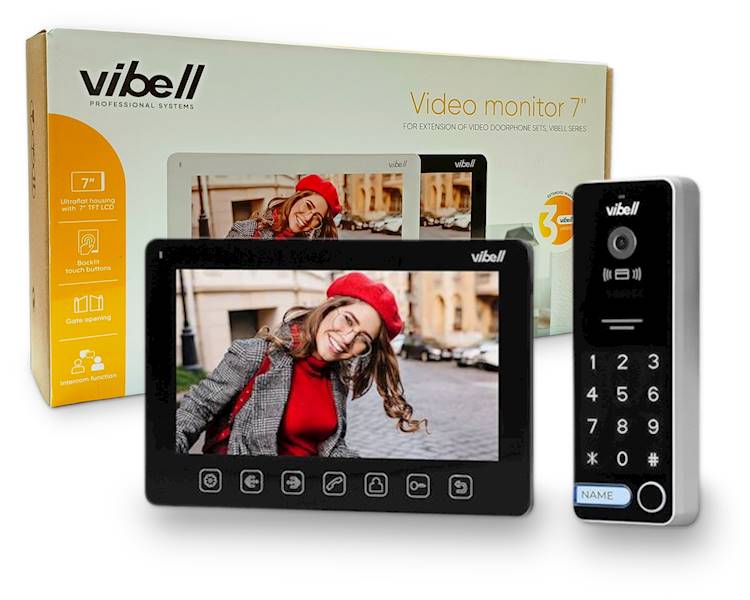

Zestaw zawiera:

• 1 szt. Wideomonitor
• 1 szt. Stacja bramowa
• 1 szt. Płytka do montażu monitora na ścianie
• 2 szt. Brelok zbliżeniowy
• 1 szt. Zasilacz
• Uchwyt kątowy do montażu panelu zewnętrznego
• Kołki mocujące
• Wtyczki do podłączenia monitora
• Instrukcja w języku polskim

---

Bezpieczeństwo zgodność i ostrzeżenia (GPSR)
Montaż i okablowanie powinien wykonywać instalator posiadający wiedzę elektryczną i teletechniczną; przestrzegać schematu podłączeń producenta. Używać wyłącznie zgodnego z instrukcją zasilacza lub źródła napięcia; nie stosować uszkodzonych przewodów ani nieprzewidzianych adapterów. Nie dotykać styków pod napięciem; nie instalować panelu zewnętrznego w miejscach narażonych na zalanie wodą bez dodatkowej ochrony.

Uwagi:

---

Producent oraz osoba odpowiedzialna za zgodność z przepisami
